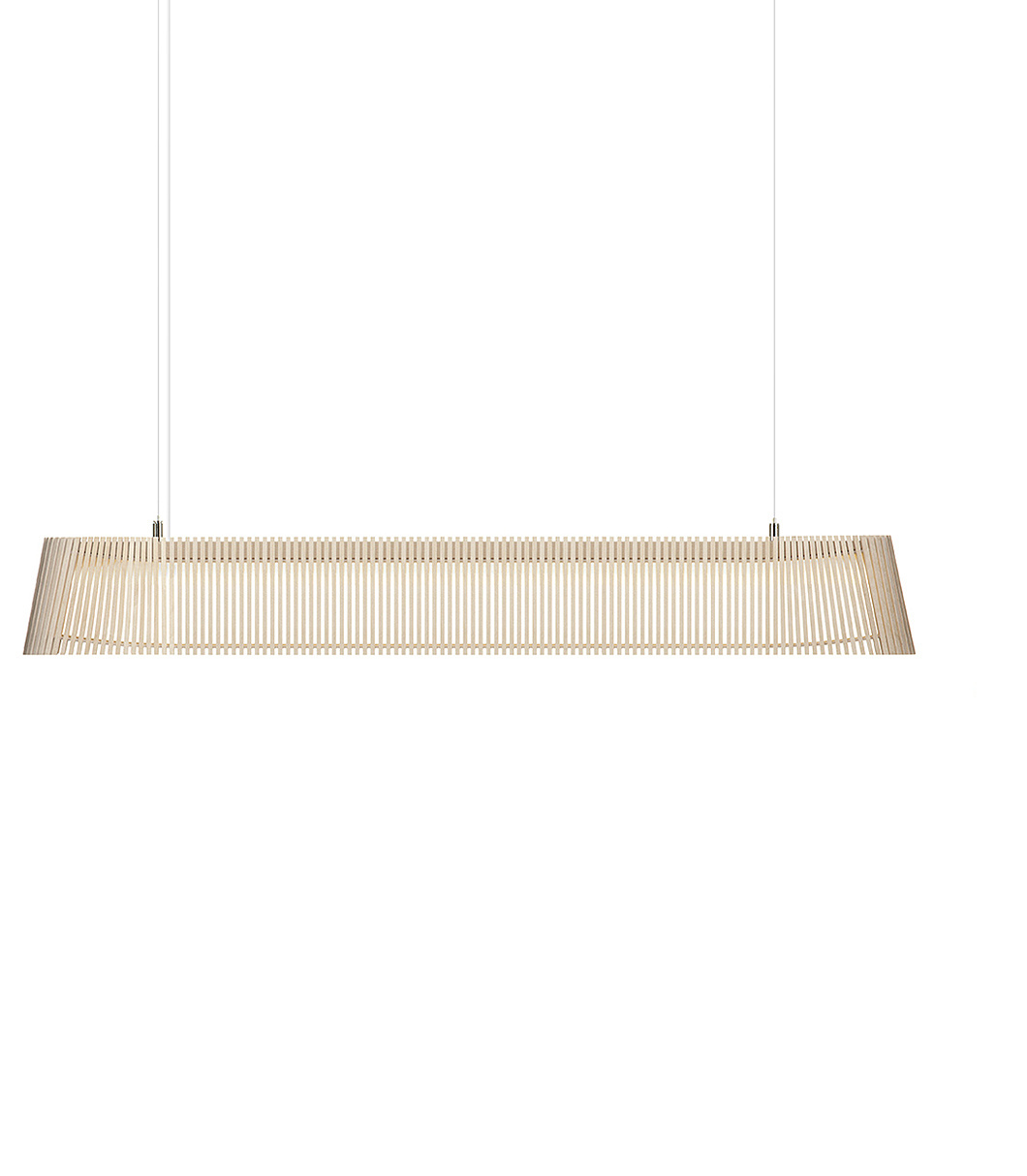

Suspension Owalo 7000 color birch

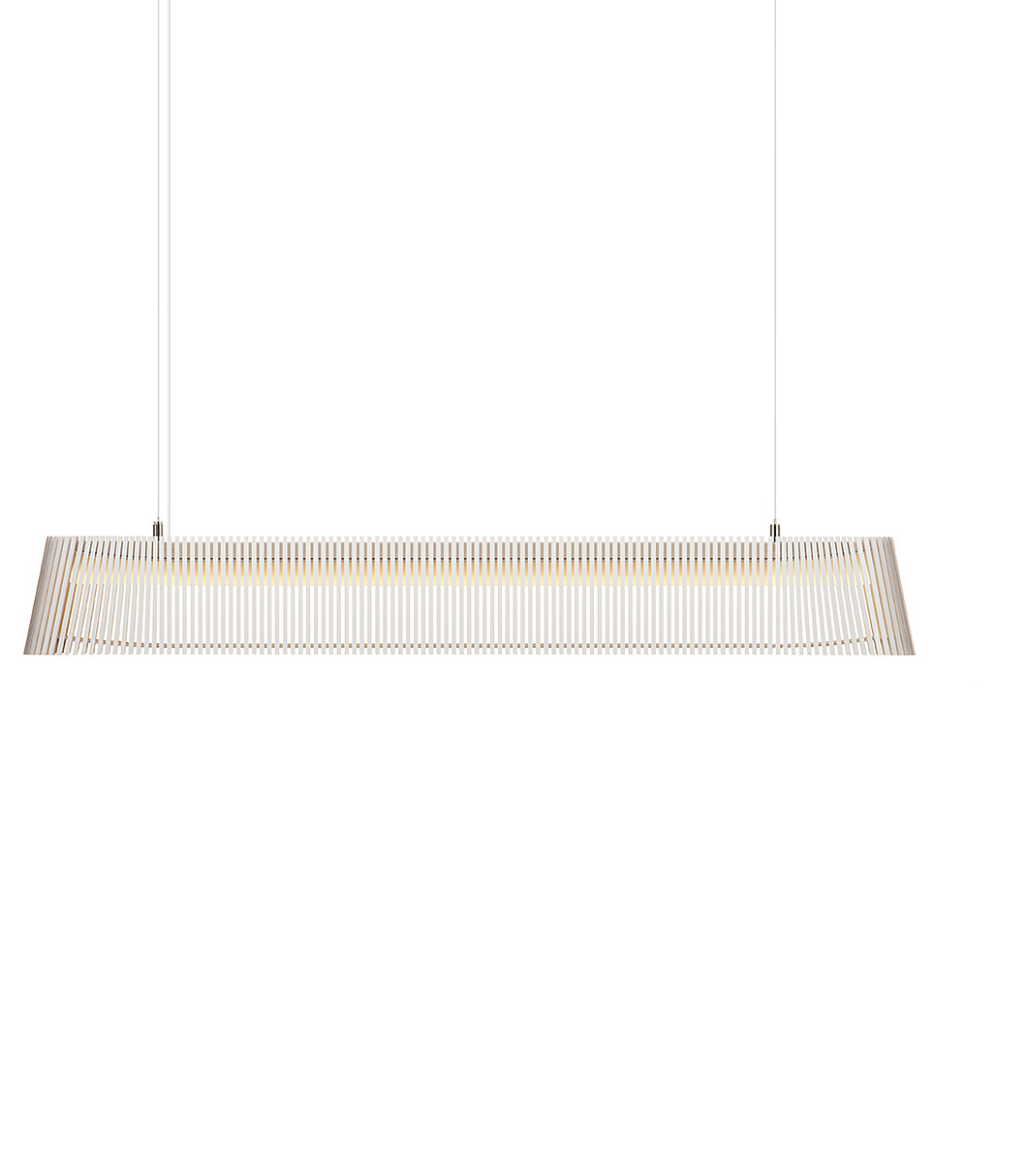

Suspension Owalo 7000 color white

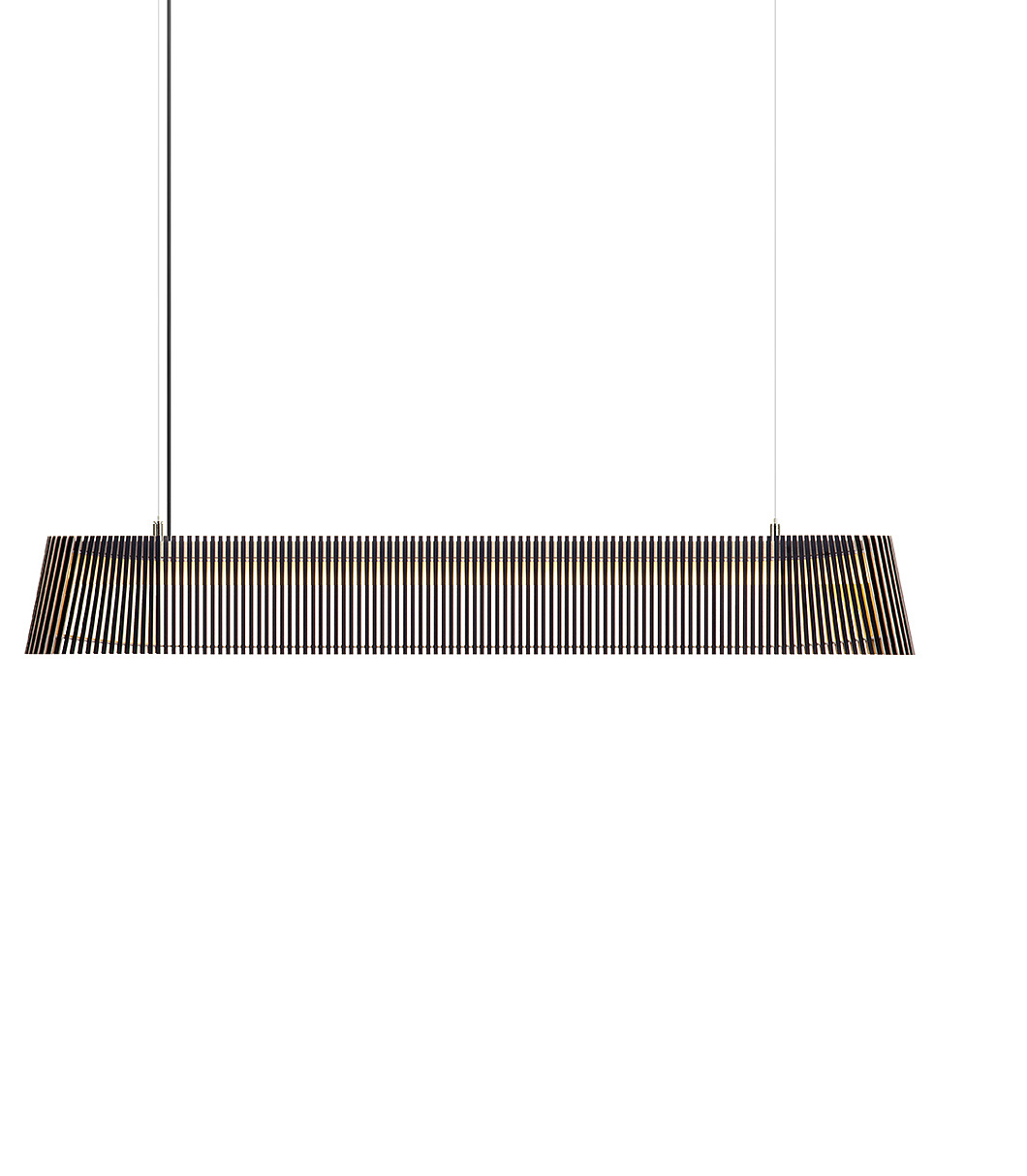

Suspension Owalo 7000 color black

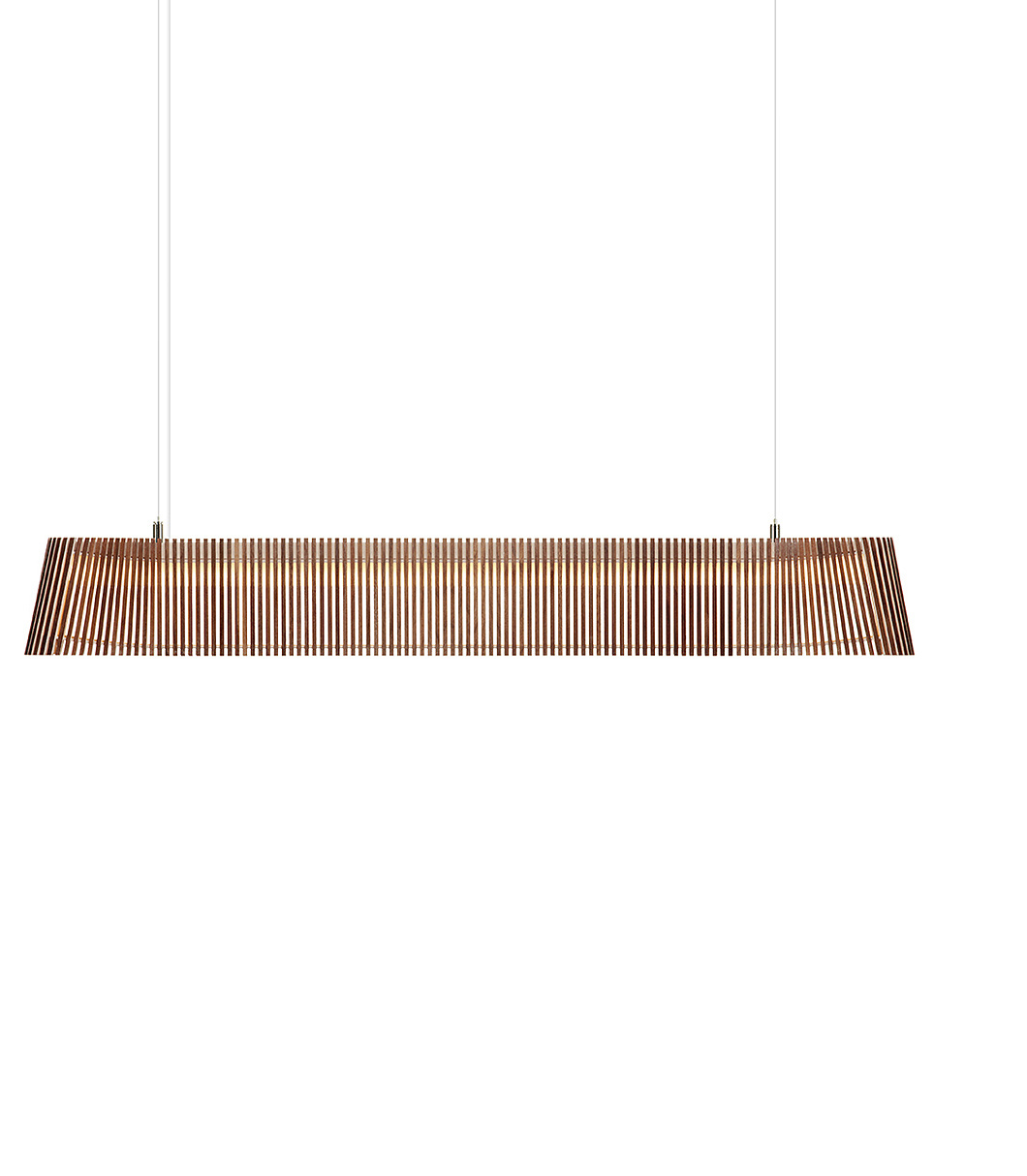

Suspension Owalo 7000 color walnut

Suspension Owalo 7000 :
Un équilibre tranquille

Une suspension horizontale qui éclaire à la fois les salles de réunion et les salles à manger. Livré avec la dernière technologie LED.


Couleur

Achetez-le ici!

Owalo 7000 Suspension

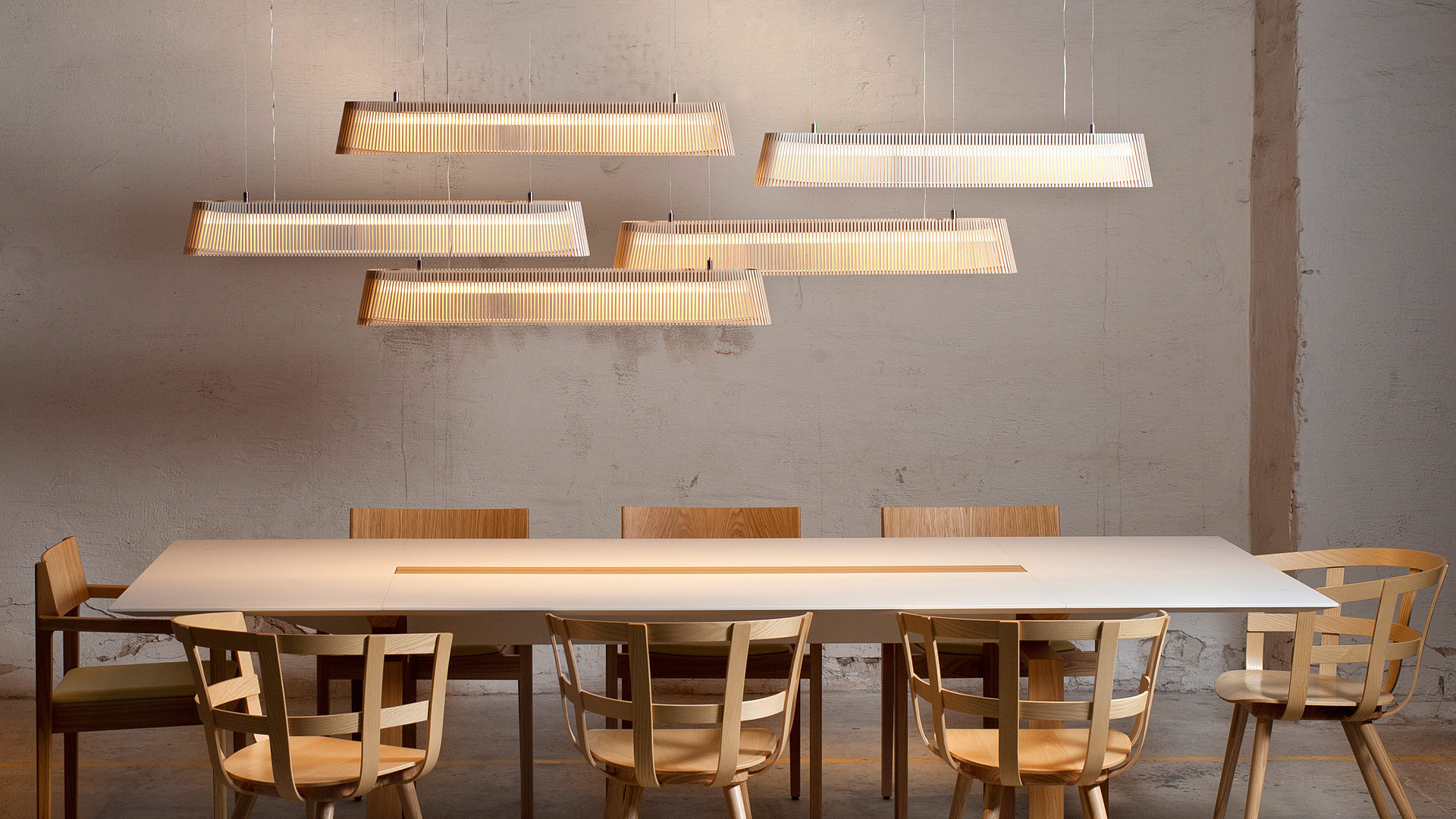

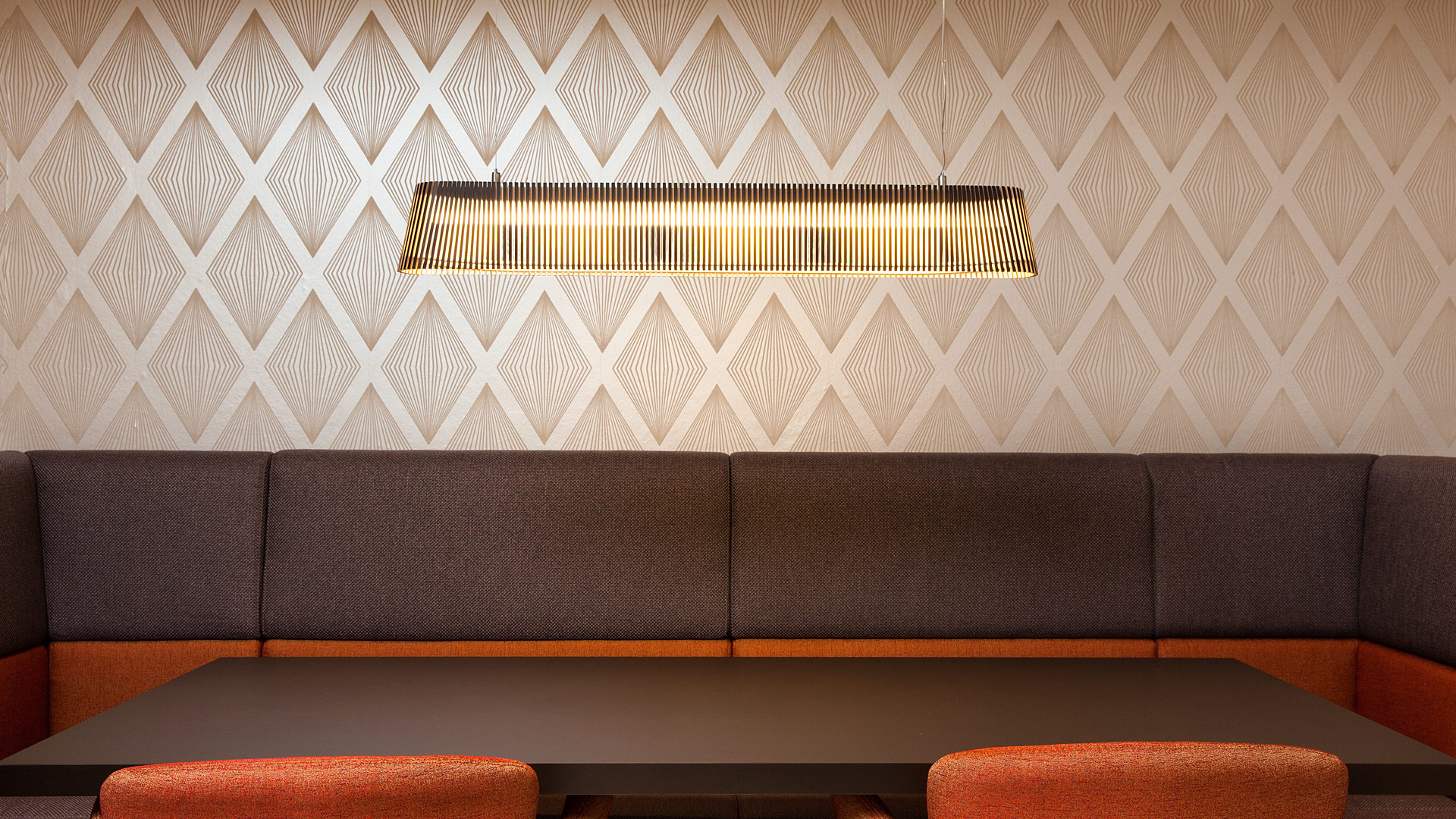

Owalo 7000. Hotel Valo & Work. Helsinki, Finland. Photo by Uzi Varon

Owalo 7000. Design Dock, Helsinki Design Week. Photo by Uzi Varon

Owalo 7000. Locker & Légere Hotelbetriebs, St. Ruprecht / Raab, Austria. Photo by Markus Kaiser

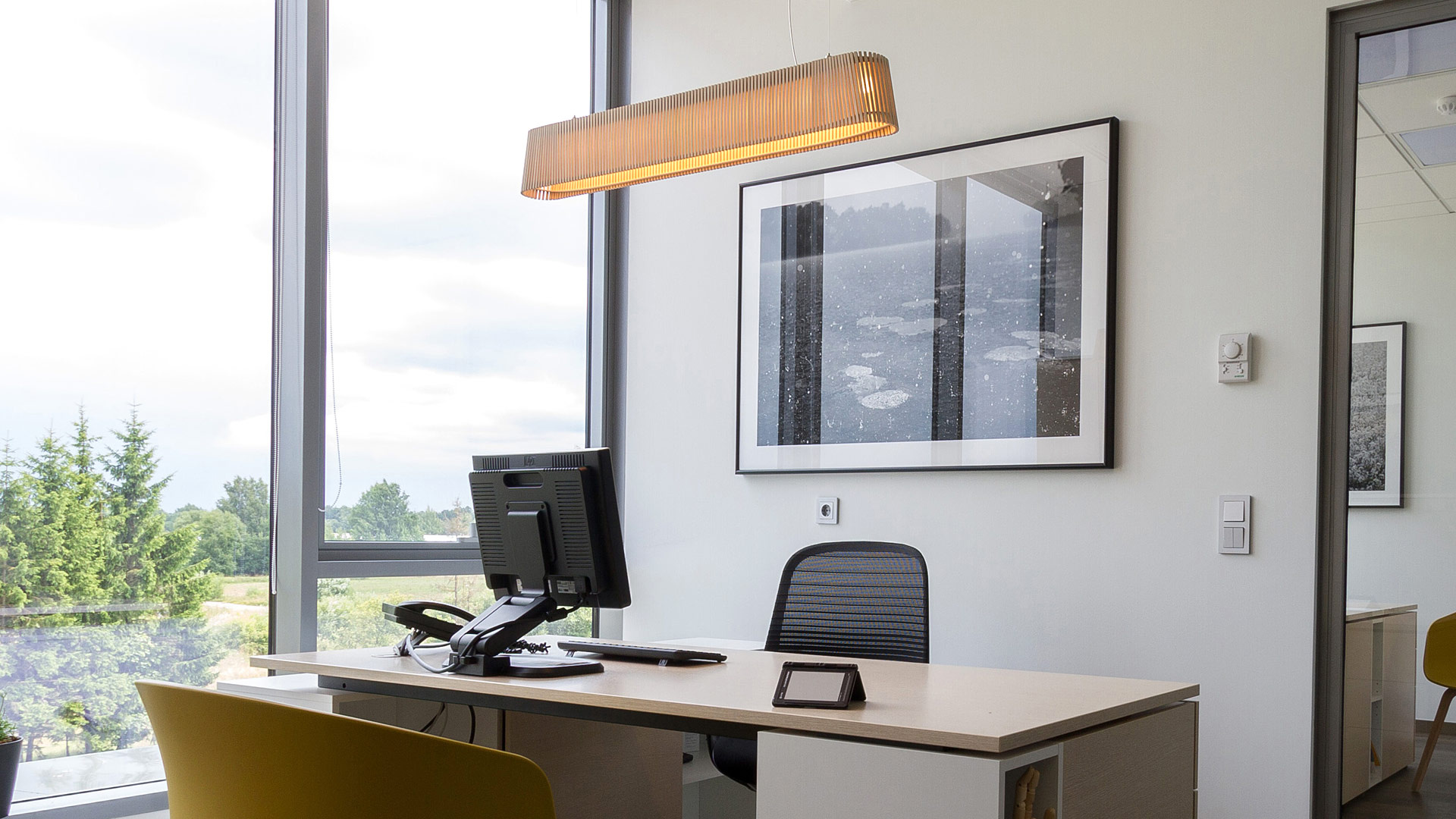

Owalo 7000. Actavis Baltics Office, Vilnius, Lithuania. Design by Arch. Ruta Bagdzeviciute. Photo by Dualhead

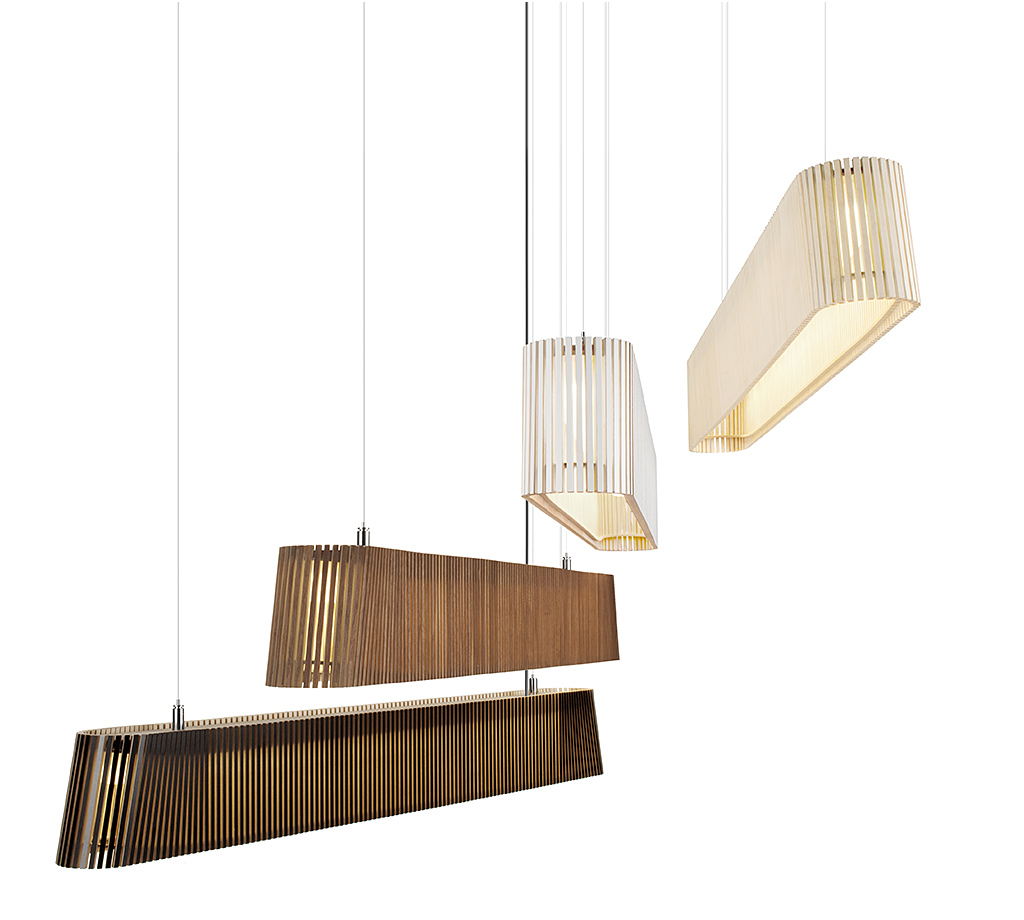

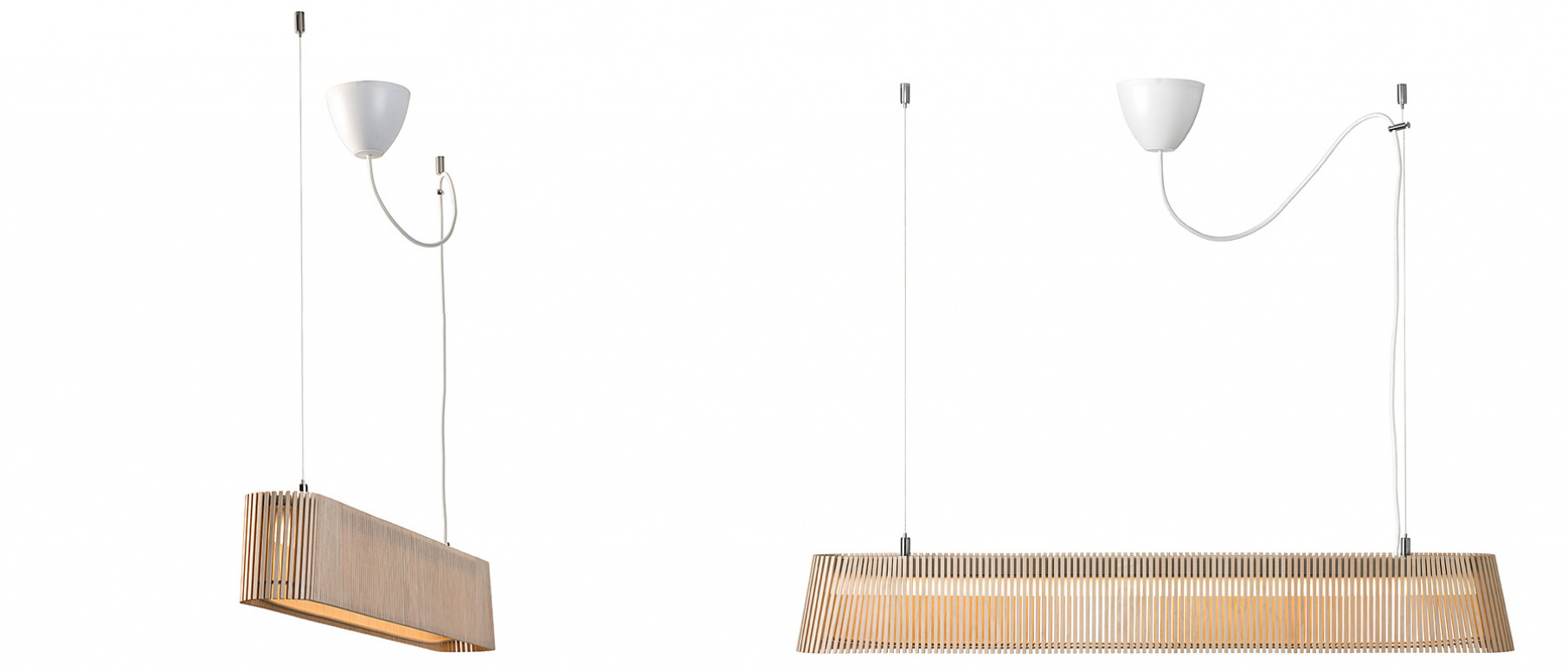

Suspension Owalo 7000

Fabriqué de façon artisanale en Finlande par des artisans hautement qualifiés en bouleau pressé certifié PEFC. Utilise la dernière technologie LED.

Options de finition

Bouleau naturel Câble textile blanc + coupelle de plafond
Laminé blanc Câble textile blanc + coupelle de plafond
Stratifié noir Câble textile noir + coupelle de plafond
Placage en noyer Câble textile blanc + coupelle de plafond

Détails du produit

Matériau Lattes de bouleau pressé, boîtier en acier thermolaqué à texture fine, diffuseur acrylique
Dimensions Hauteur  13 cm
Longueur  100 cm
Largeur 9 cm
Poids 3,2 kg
Emballage 119 × 22 × 18 cm, 5 kg
Tension 100-240 V 50/60 Hz
Source de lumière Une LED intégrée, 21 W, 2850 K, 2500 lm, CRI 85
Gradation Détails
DALI Peut être connecté aux systèmes DALI à l'aide d'un variateur de lumière séparé à coupure de phase arrière compatible avec le système DALI. En raison de la grande diversité des systèmes DALI, Secto Design ne fournit pas de variateurs de lumière DALI. Veuillez contacter votre électricien local.
Câble 200 cm, câble textile, connecteur (+ une fiche de plafond séparée en Finlande et en Suède), coupelle de plafond, 2 fils d'acier
Classification Protection contre les intrusions IP20, classe de protection II IEC, marquage CE
Installation Instructions séparées sur le site Web.
Entretien Essuyez régulièrement la poussière. Pour éliminer les taches fraîches, essuyez avec un chiffon légèrement humide.

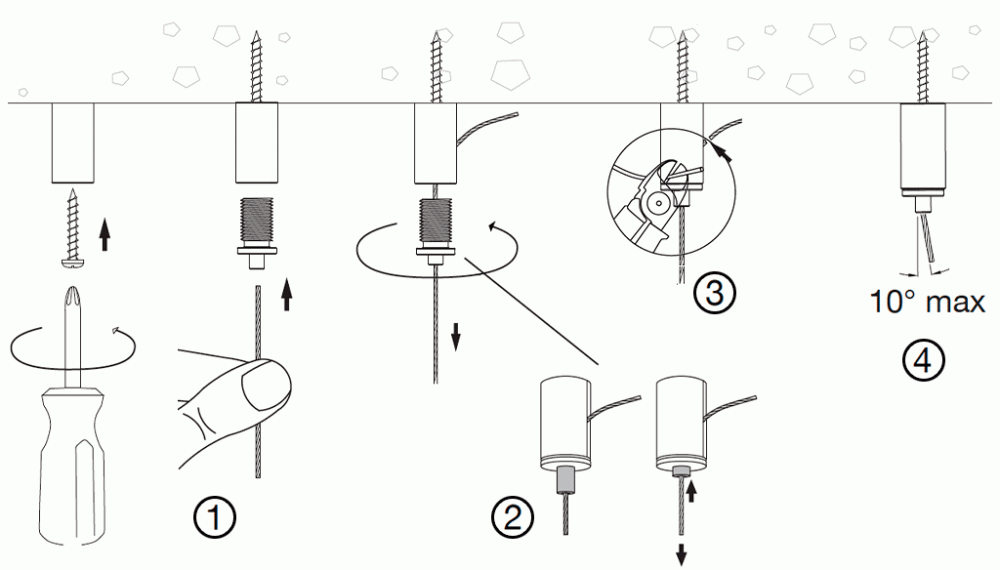

Assembler le support de fil

Étape 1Veillez à insérer le fil dans le support sur une longueur suffisante afin de le voir clairement émerger à l'autre extrémité du support. Pour fixer le support dans du béton ou de la pierre, utilisez une vis d'ancrage.
Étape 2Poussez le manchon du fil pour libérer le verrou du fil.
Étape 3Coupez le fil qui dépasse.
Étape 4L'angle de sortie du fil ne doit pas excéder 10°.

Remarque: Variation par paliers intégrée

Précaution: Le câble et les LED intégrées ne peuvent être remplacés que par le fabricant.

Connecter et régler la hauteur et l'équilibre

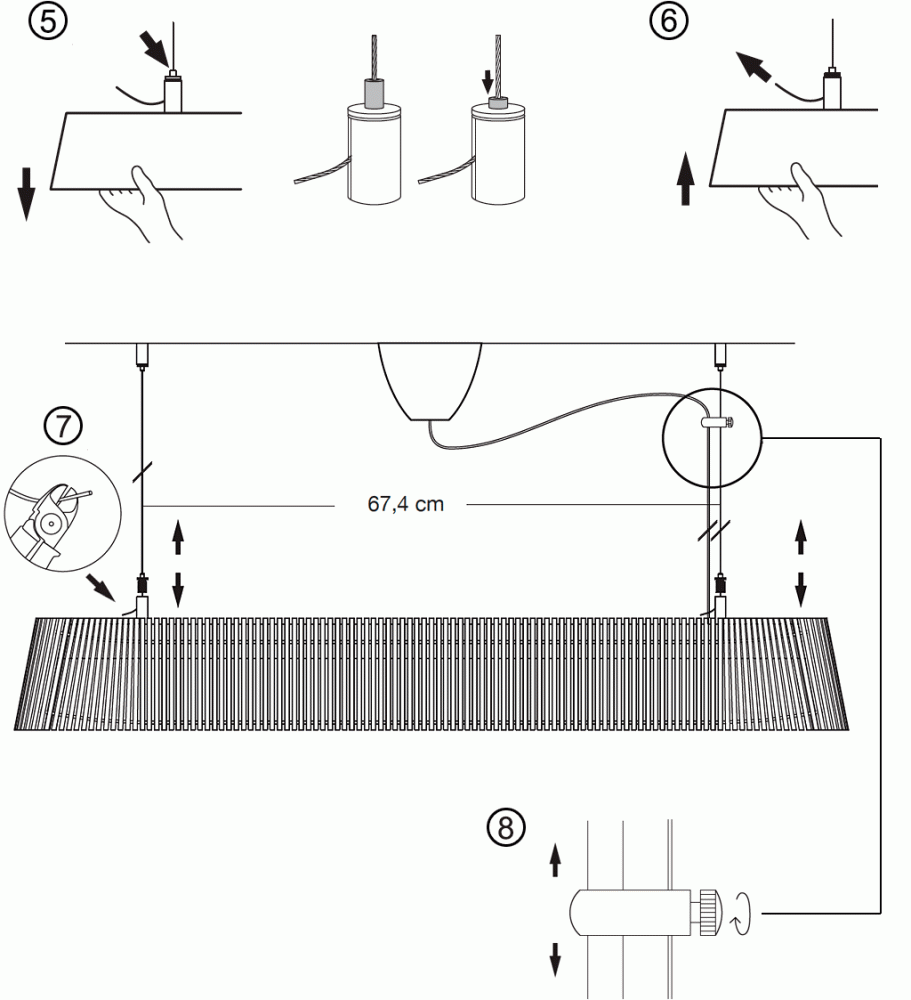

Étape 5Maintenez l'abat-jour. Poussez le manchon du fil pour libérer le verrou du fil et abaissez-le.
Étape 6Maintenez l'abat-jour. Tirez sur le fil pour le soulever.
Étape 7Coupez le fil qui dépasse.
Étape 8Serre-câbles : Ajustez la position et serrez la vis.

Dessus de lampe Dezall

Cette suspension Secto Design utilise la monture brevetée de Dezall. Facile et rapide à installer, il permet à la coupelle de plafond de se positionner parfaitement contre le plafond.

Étape 1Bloquez le cordon dans la partie supérieure de la vis, commencez à mi-hauteur du cordon. Puis, insérez-le dans l'ouverture le long du fil. Poussez sur le cordon pour l’enfoncer dans le canal.
Étape 2Insérez la vis, la fiche et le cordon restant à travers le couvercle par le bas. Insérez-le également à travers l'anneau si celui-ci doit être utilisé.
Étape 3Attachez les deux parties constituant l’écrou, l'une en face de l'autre, autour du cordon entre le couvercle et la lampe. Insérez l’écrou assemblé dans le couvercle en emboîtant les « ailes » dans les fentes situées à l'intérieur du couvercle. Poussez-le dans le couvercle jusqu'à ce qu'il soit complètement en place.
Étape 4Accrochez la vis au crochet du plafond et branchez la fiche.
Étape 5Dirigez le dessus de lampe vers le haut, en direction de la vis accrochée au crochet. Lorsque la vis et l’écrou sont entrés en contact à l'intérieur du couvercle, commencez à visser le couvercle dans le sens des aiguilles d'une montre jusqu'à ce qu'il atteigne le plafond.
Étape 6Le dessus de lampe est maintenant fixé directement au plafond.

Précaution : Le câble et les LED intégrées ne peuvent être remplacés que par le fabricant.

Coupelle de plafond ronde

Hauteur8,1 cm / 8,9 cm (avec anneau)
Supérieur extérieureØ 11,2 cm / 11,7 cm (avec anneau)
Supérieur intérieurØ 11,7 cm / 12,0 cm (avec anneau)
Poids58 g / 74 g (avec anneau)
CouleurLaque douce mate blanche ou noire selon la couleur de la suspension
InformationsLa coupelle de plafond ronde comprend un anneau supplémentaire, qui permet de faire passer le câble le long du plafond dans la coupelle de plafond. L'anneau supplémentaire peut également être utilisé pour couvrir une prise de plafond plus grande.

Toute longueur supplémentaire du câble peut être insérée dans la coupelle du plafond pour modifier la hauteur de suspension de la lampe.

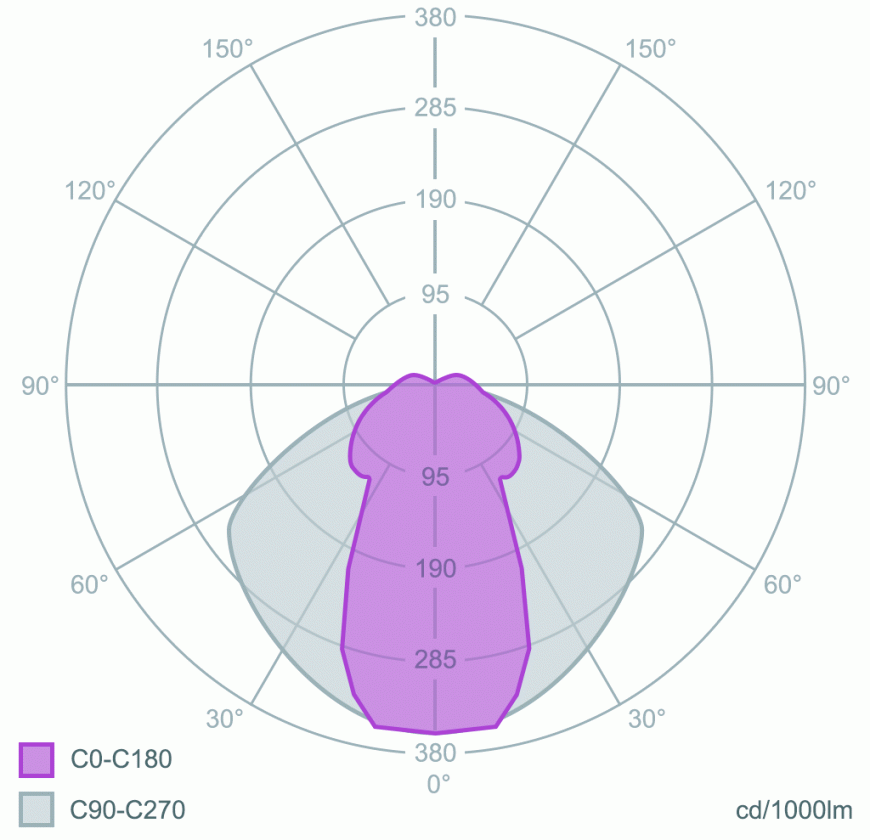

Distribution de la lumière

Courbe de distribution de la lumière du plafonnier Owalo 7000. La distribution de la lumière est représentée dans deux plans verticaux perpendiculaires (plans C). Pour voir le rapport d'essai complet, veuillez nous contacter.
