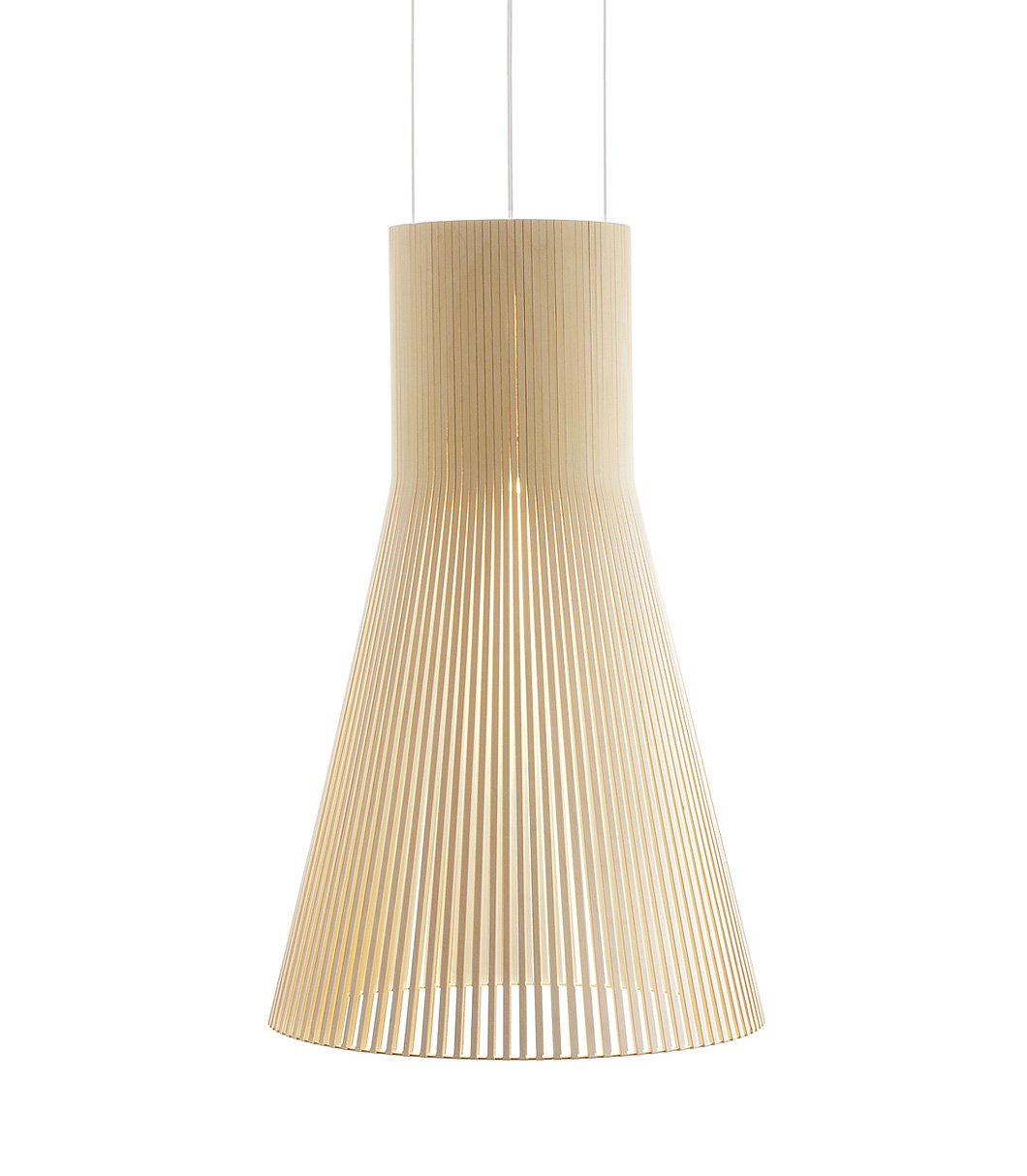

Suspension Magnum 4202 color birch

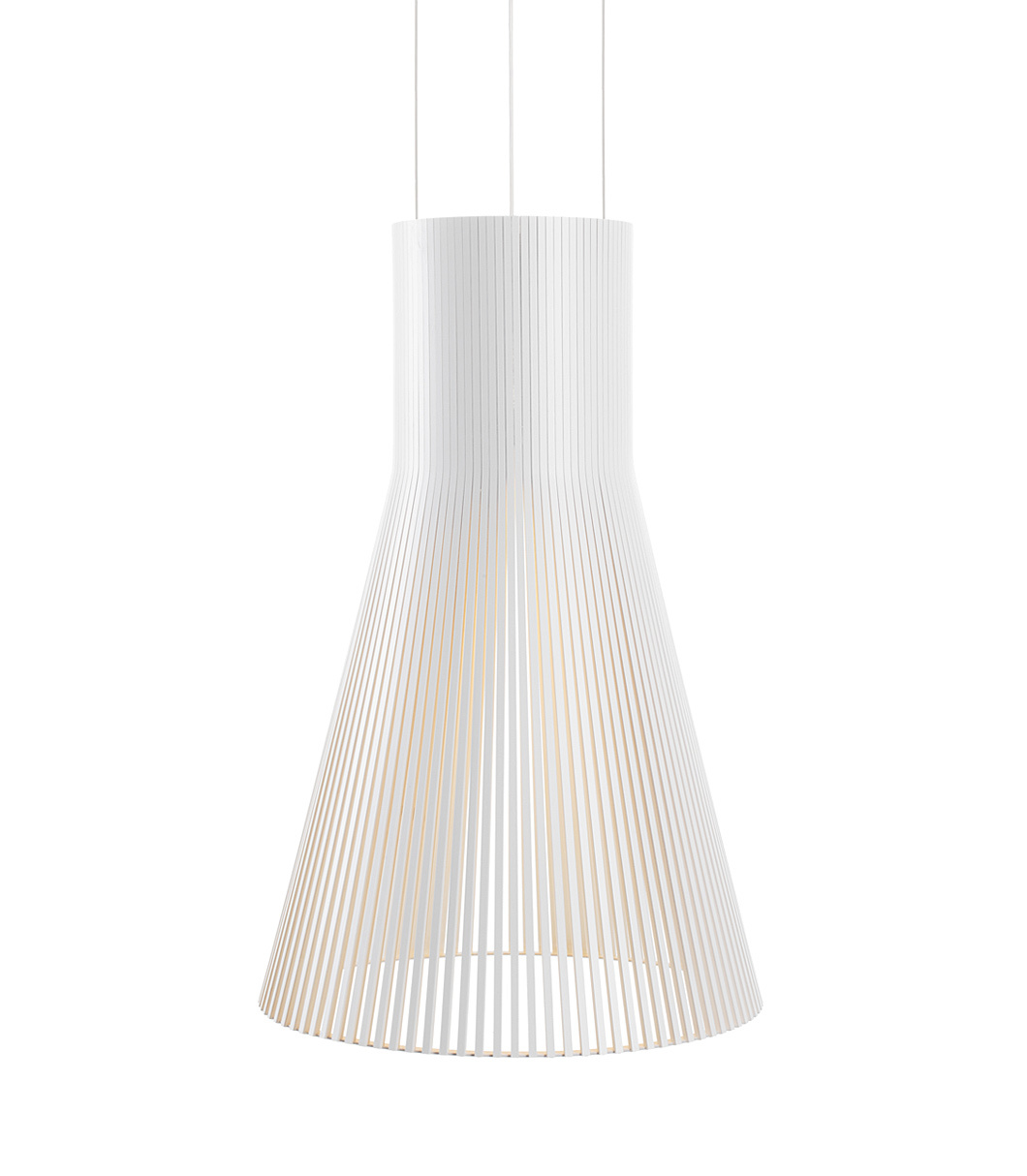

Suspension Magnum 4202 color white

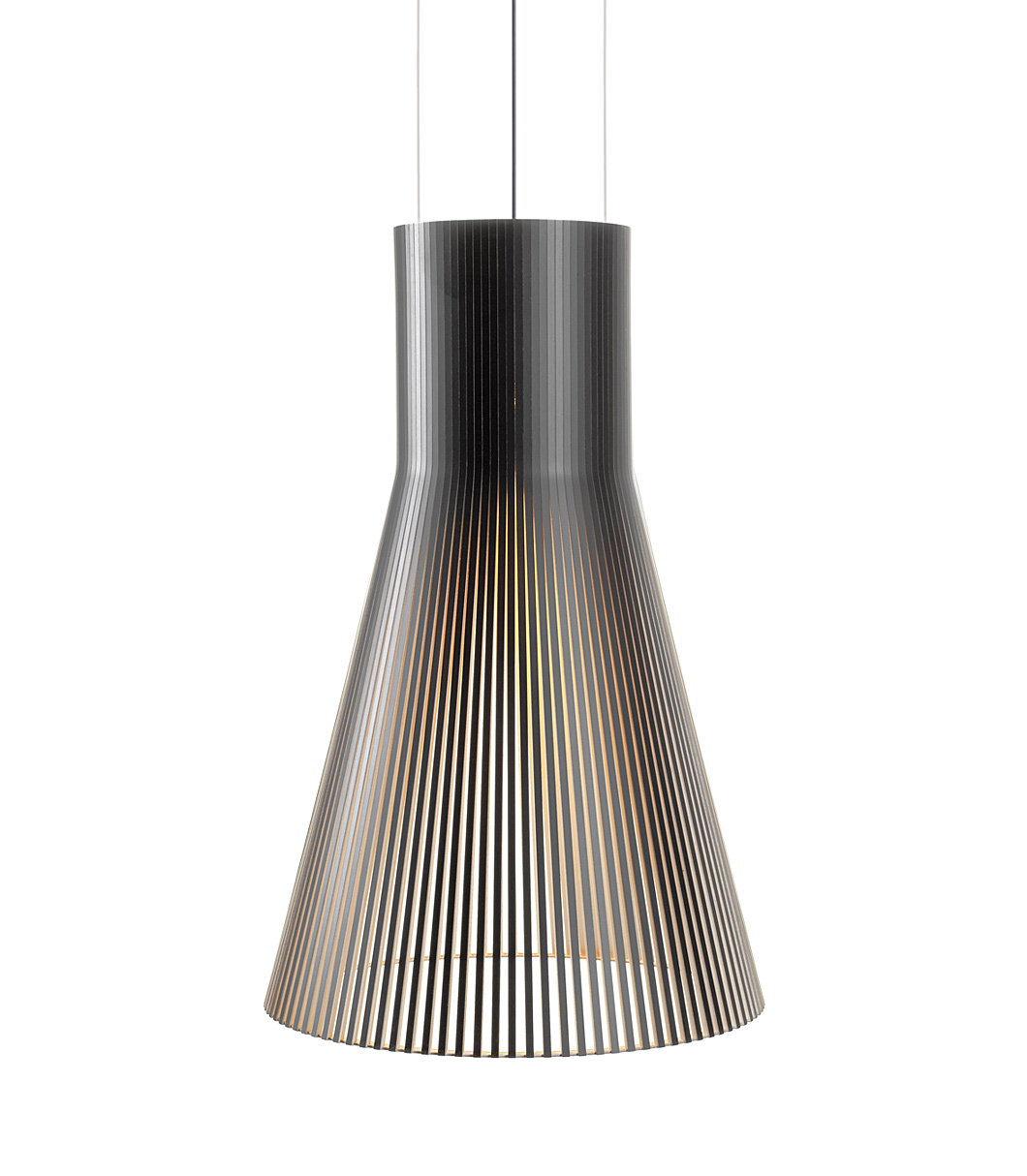

Suspension Magnum 4202 color black

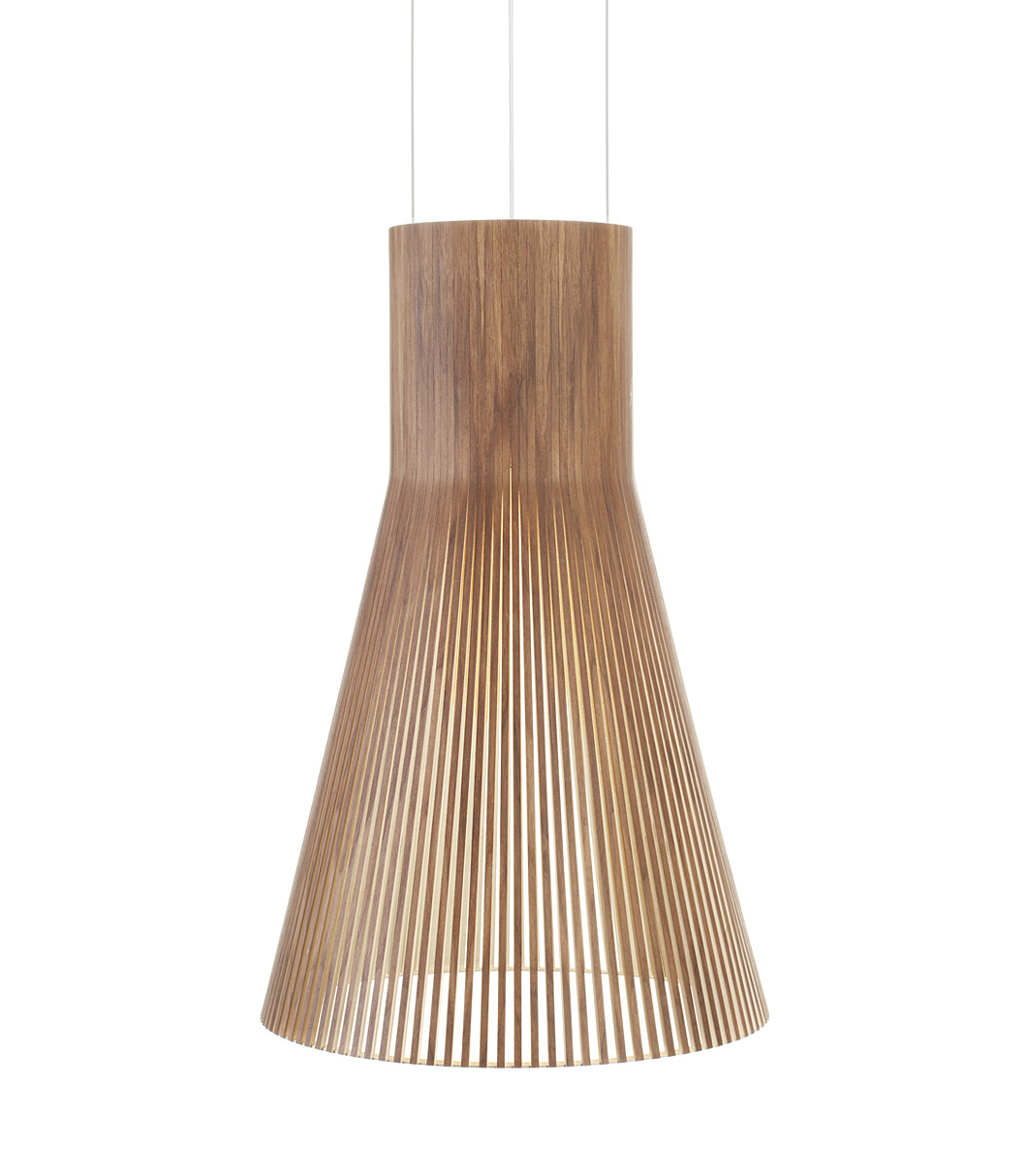

Suspension Magnum 4202 color walnut

Suspension Magnum 4202 :

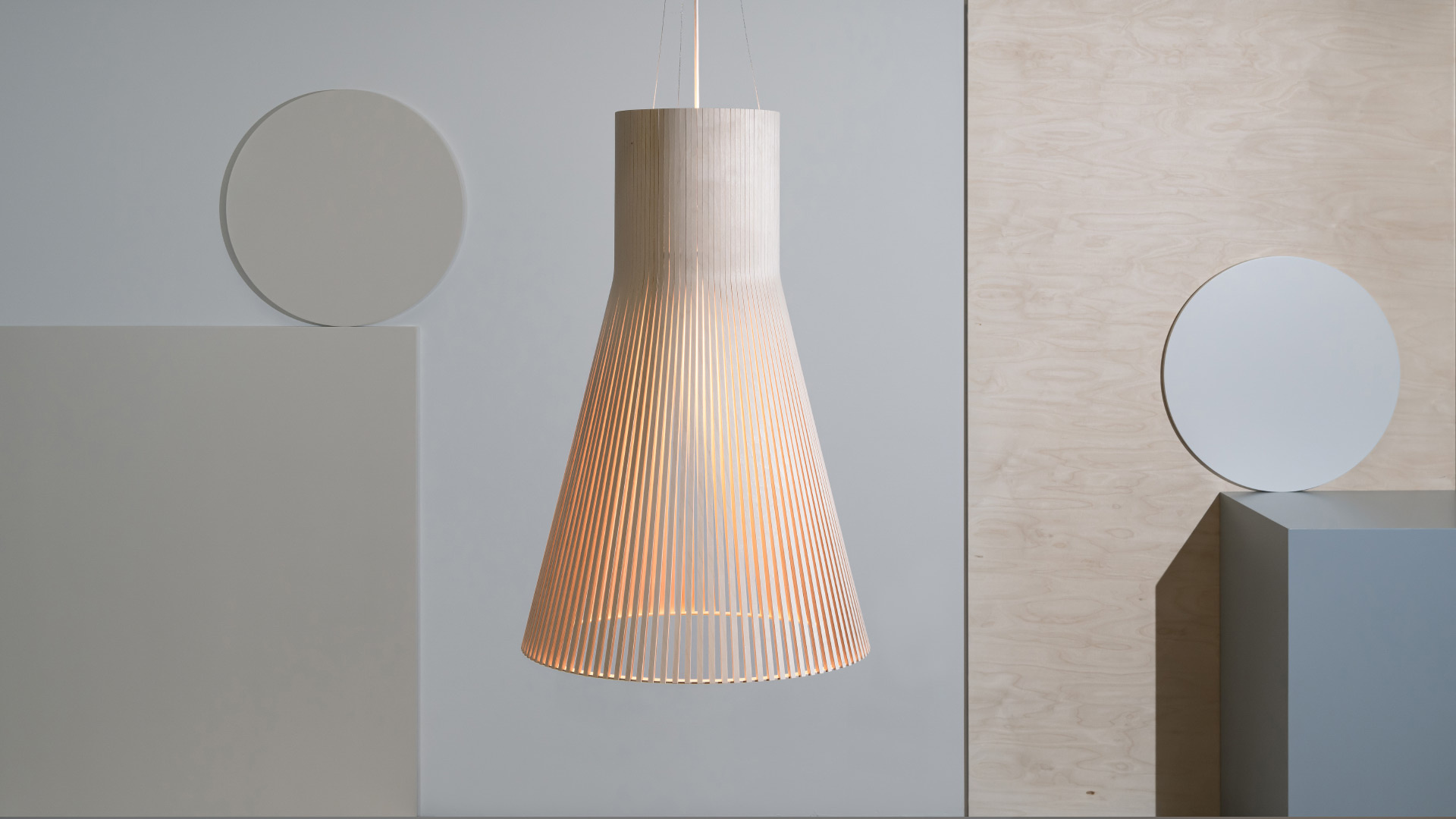

Monumentale, mais confortable

La lampe Magnum 4202 a été conçue à l'origine pour les espaces publics. Elle est également idéale pour les maisons à hauts plafonds.

Couleur

Achetez-le ici!

Magnum 4202 Suspension

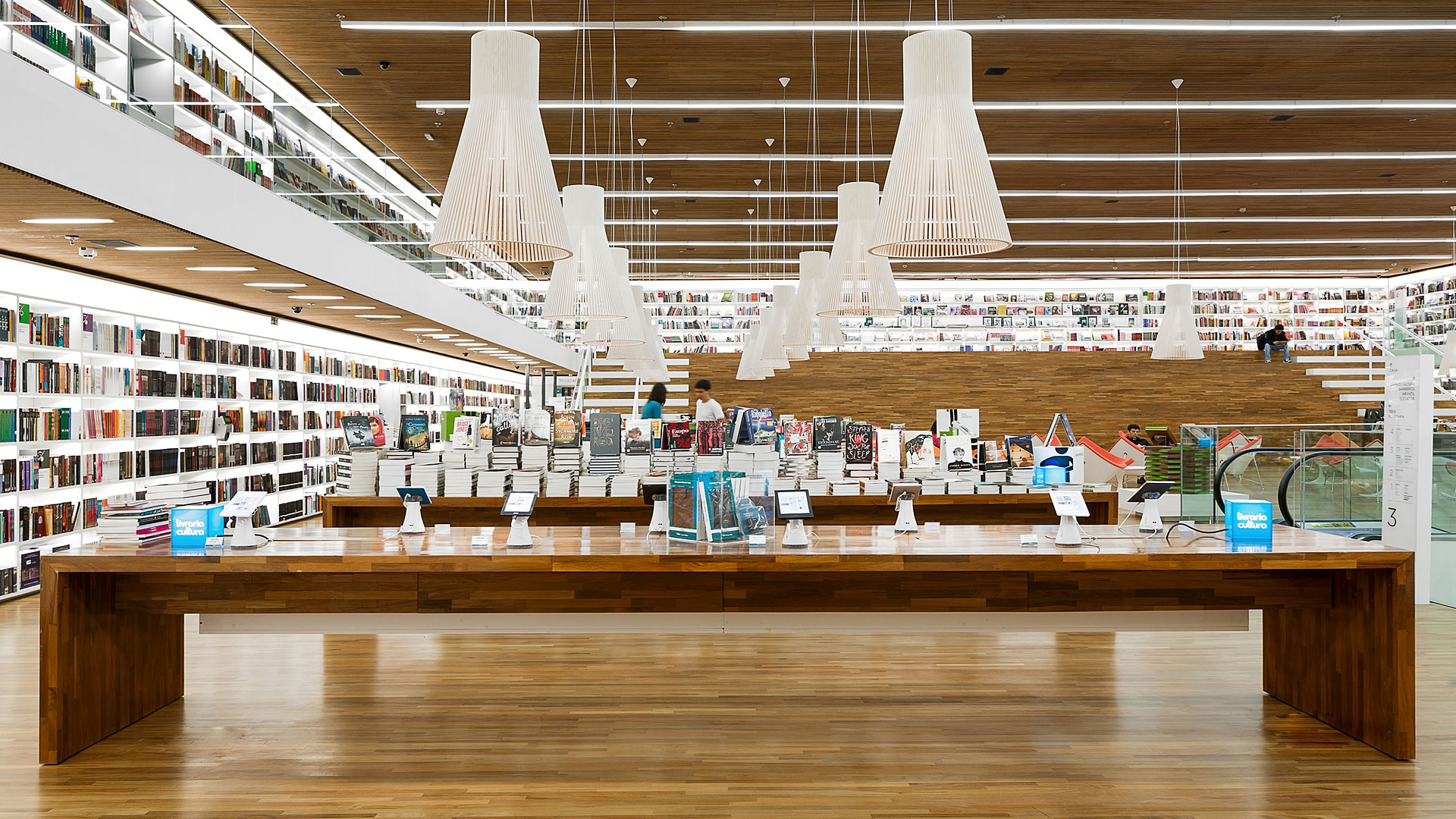

Magnum 4202. Livraria Cultura, São Paulo, Brazil. Project by studiomk27. Photo by Fernando Guerra

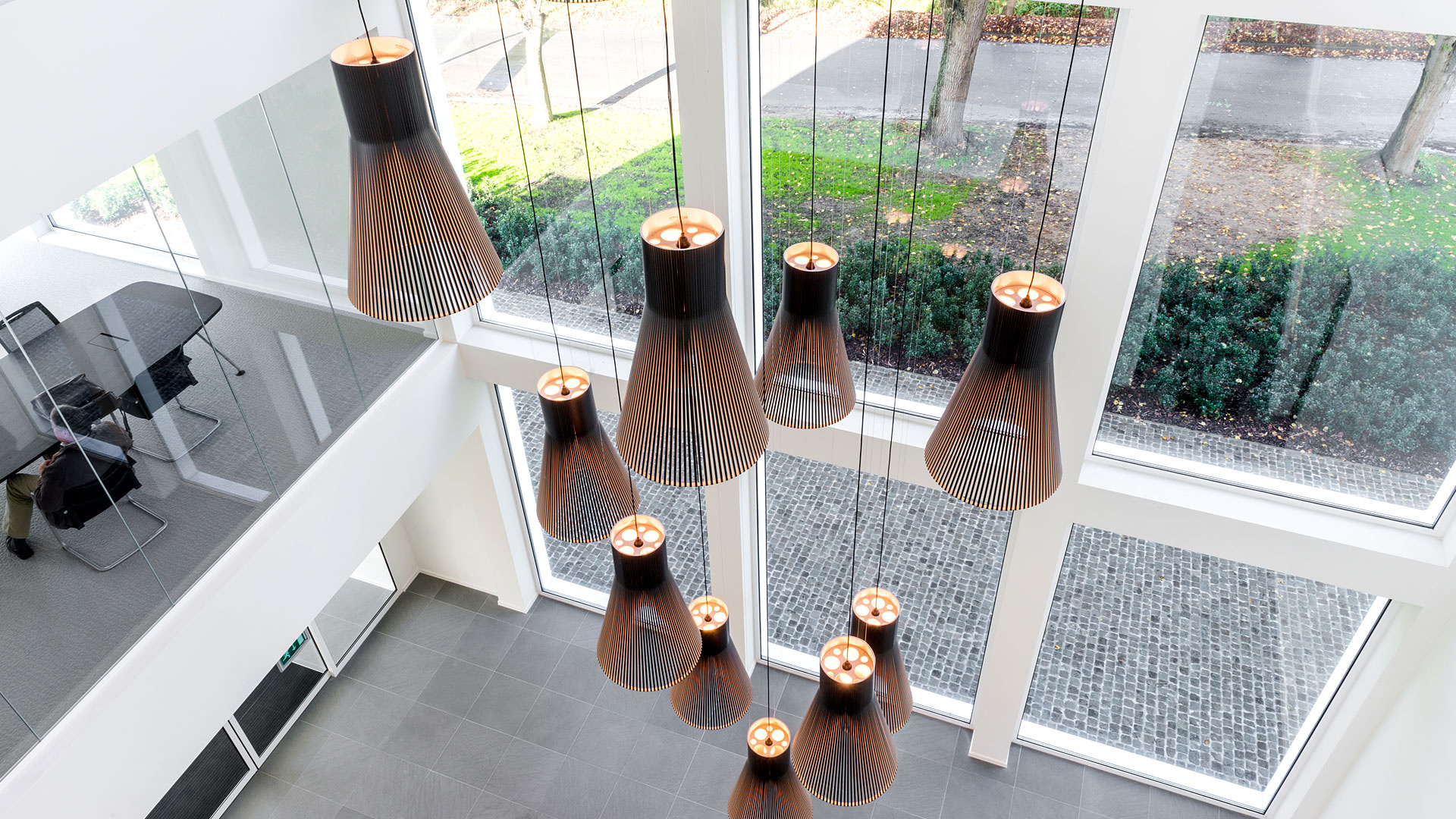

Magnum 4202. VPK Packaging, New headquarters, Aalst, Belgium. Architecture and interior design by De Cort & Dervichian. Photo by De Cort & Dervichian

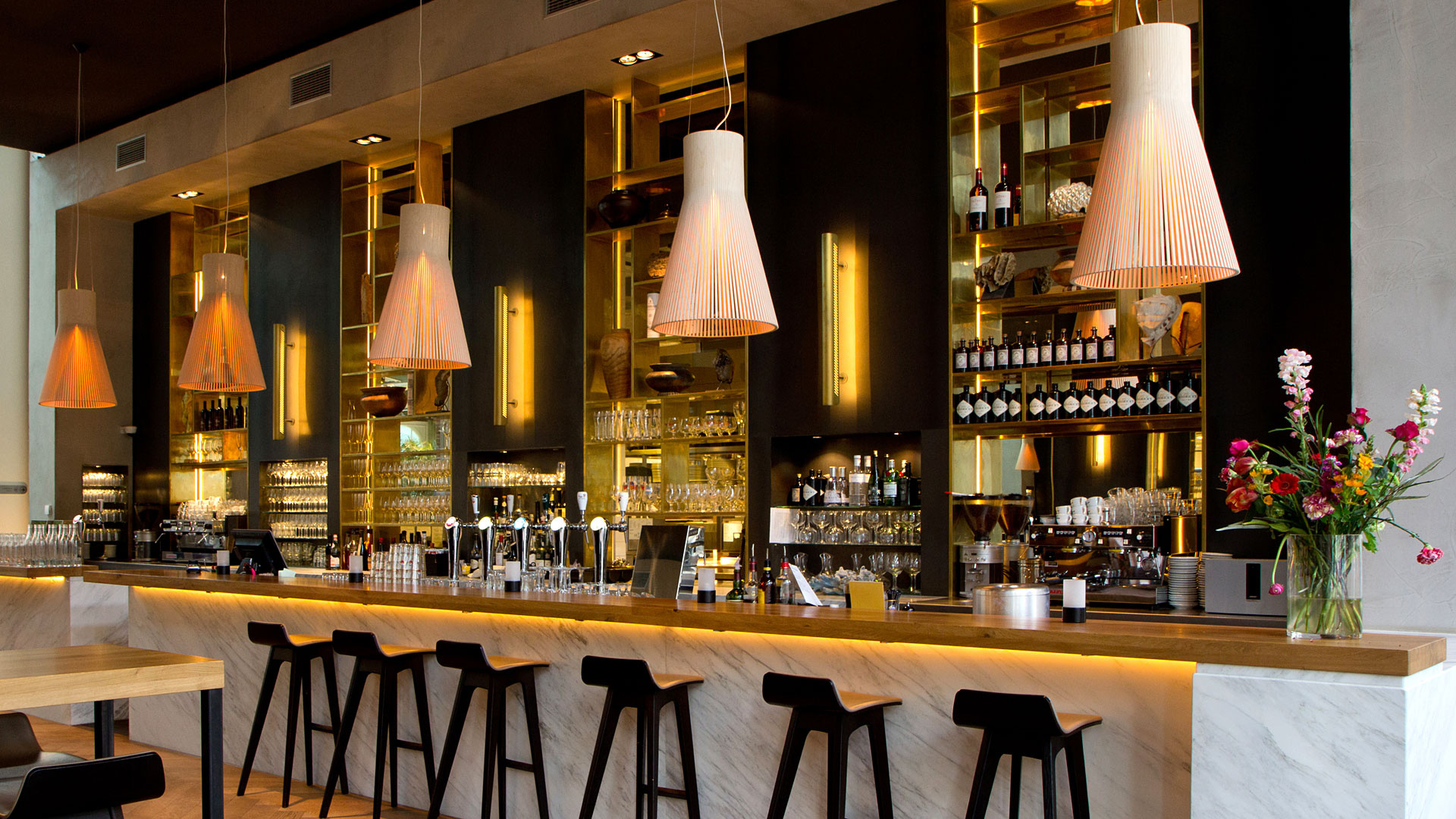

Magnum 4202. Cafe & Restaurant De Plantage, Amsterdam, The Netherlands. Architecture by Studio Linse. Photo by Ellen Swaan

Suspension Magnum 4202

Fabriqué de façon artisanale en Finlande par des artisans hautement qualifiés en bouleau pressé certifié PEFC.

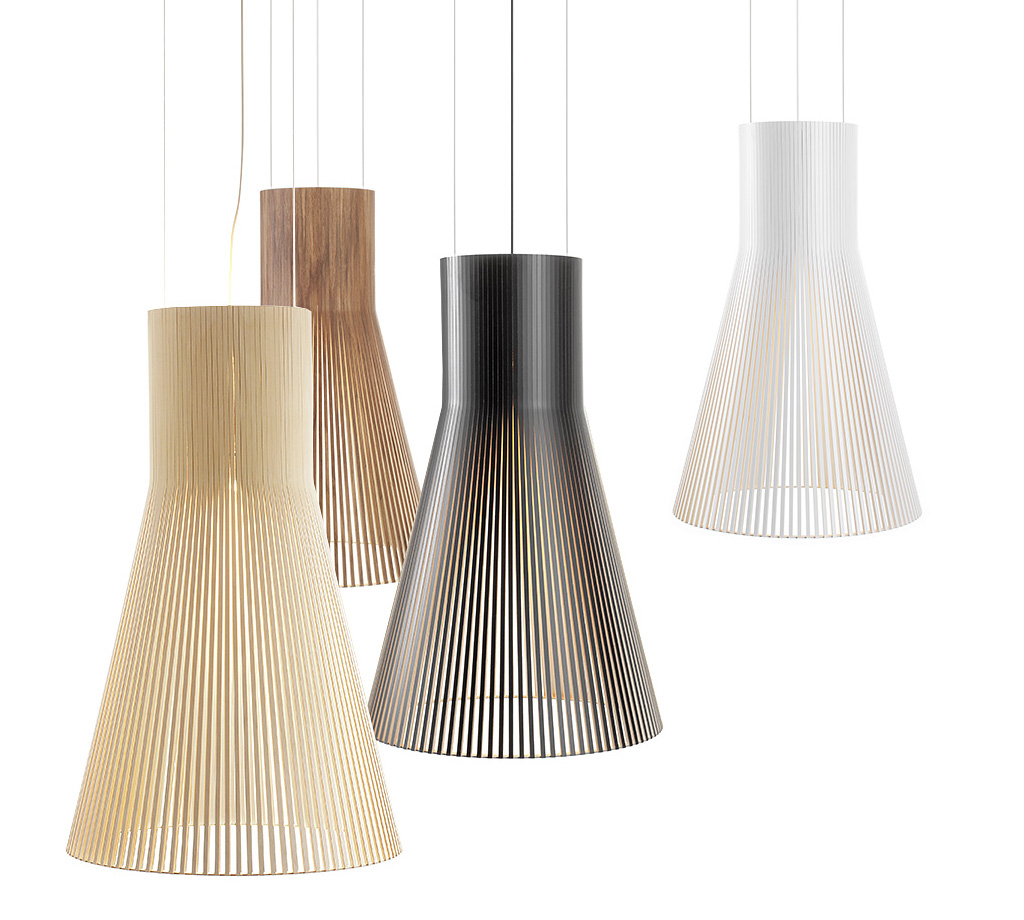

Options de finition

Bouleau naturel  Câble textile blanc + coupelle de plafond
Laminé blanc Câble textile blanc + coupelle de plafond
Stratifié noir Câble textile noir + coupelle de plafond
Placage en noyer Câble textile blanc + coupelle de plafond

Détails du produit

Matériau Lattes de bouleau pressé

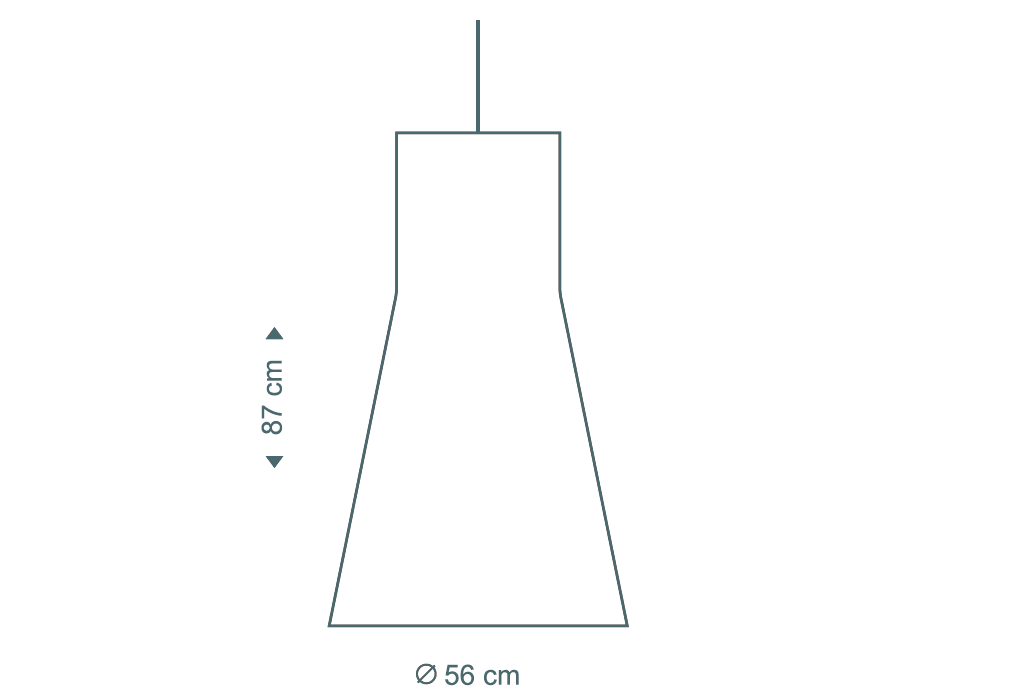

Dimensions Hauteur 87 cm
Diamètre Ø 56 cm
Poids 4,1 kg
Emballage 58 × 58 × 93 cm, 9,0 kg
Tension 220-240 VAC 50Hz
Source de lumière culot E27, LED max 20 W. Livré avec une ampoule LED (Airam LED Superlux, E27, 20 W, 2452 lumen, 2700 K, blanc chaud, pas de possibilité de réglage par variateur de lumière, peut varier). L'utilisation d'ampoules spéciales telles que les halogènes, les miroirs ou les 12 V est interdite en raison du risque de surchauffe.
DALI Peut être connecté aux systèmes DALI à l'aide d'un variateur de lumière séparé à coupure de phase arrière compatible avec le système DALI. En raison de la grande diversité des systèmes DALI, Secto Design ne fournit pas de variateurs de lumière DALI. Veuillez contacter votre électricien local.
Câble 200 cm, câble textile, fiche/connecteur de plafond, coupelle de plafond, 3 fils d'acier
Classification Protection contre les intrusions IP20, classe de protection II IEC, marquage CE
Installation Instructions séparées sur le site Web.
Entretien Essuyez régulièrement la poussière. Pour éliminer les taches fraîches, essuyez avec un chiffon légèrement humide.

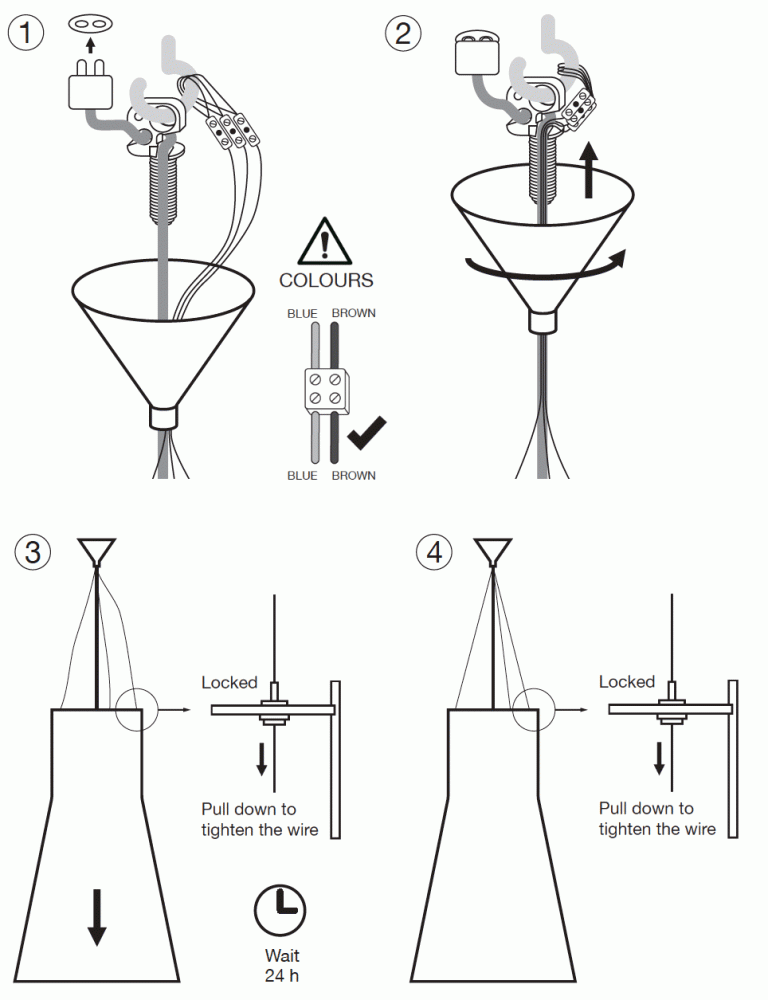

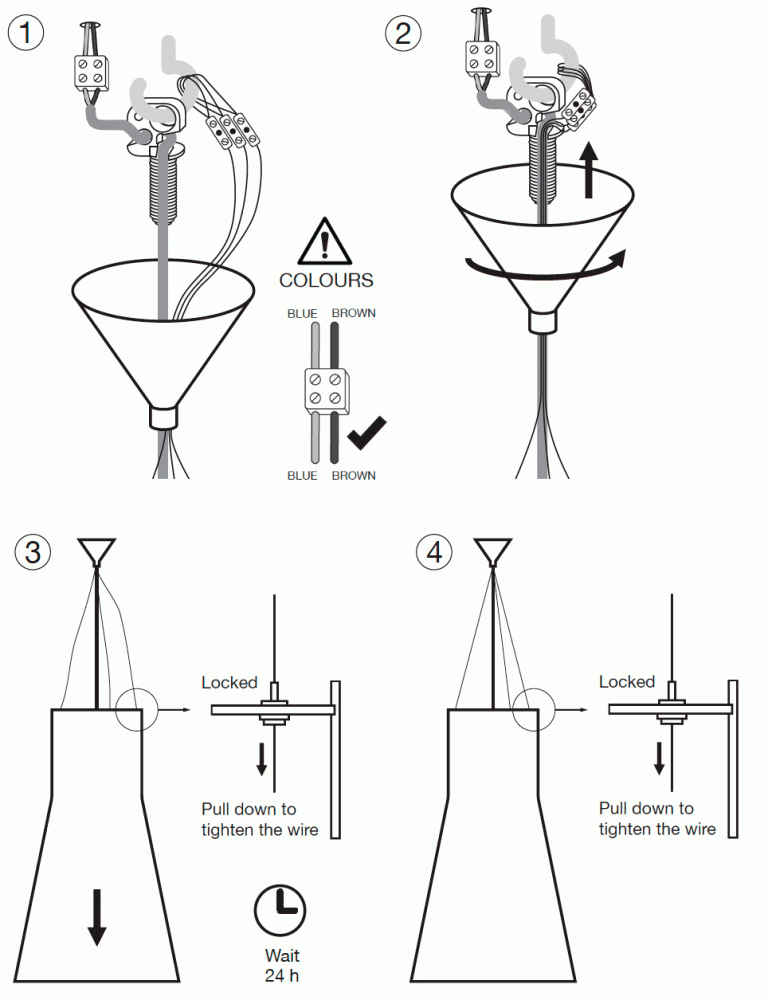

Instructions d'installation

Étape 1Installez le câble d'alimentation et les fils de soutien comme illustré. Remarque : Le connecteur d'alimentation peut varier en fonction de la norme ou de la réglementation locale. Consultez un électricien agréé si nécessaire.
Étape 2Insérez les fils dans le canal du câble. Serrez la coupelle à la vis conformément à l’indication ci-jointe.
Étape 3Détachez les trois fils d'acier et laissez tout le poids de l'abat-jour reposer uniquement sur le cordon d'alimentation. Laisser reposer pendant 24 heures pour stabiliser la hauteur.
Étape 4Serrez les fils de soutien en les tirant. Vous pouvez couper la longueur supplémentaire.

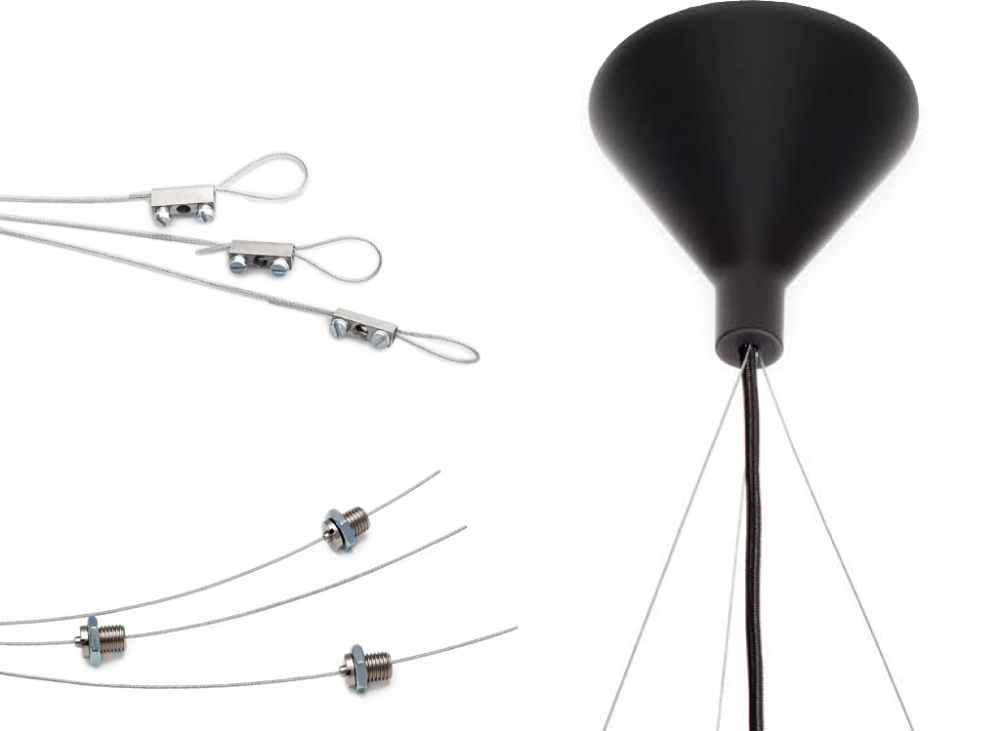

Détails du fil d'acier

La suspension Magnum comprend trois fils d'acier pour équilibrer l'abat-jour.

Les fils sont fixés à partir des boucles d'extrémité (image 1) au crochet du plafond (non inclus) à l'intérieur de la coupelle de plafond. L'autre extrémité des fils est fixée à l'abat-jour. Si la hauteur d'accrochage du plafonnier Magnum est modifiée, la longueur des fils d'acier peut être changée à l'aide des vis de réglage (image. 2) en poussant vers le bas la pointe située en haut des vis, puis en faisant glisser le fil dans le trou.

Veuillez trouver ci-joint des images détaillées des boucles et des vis réglables.

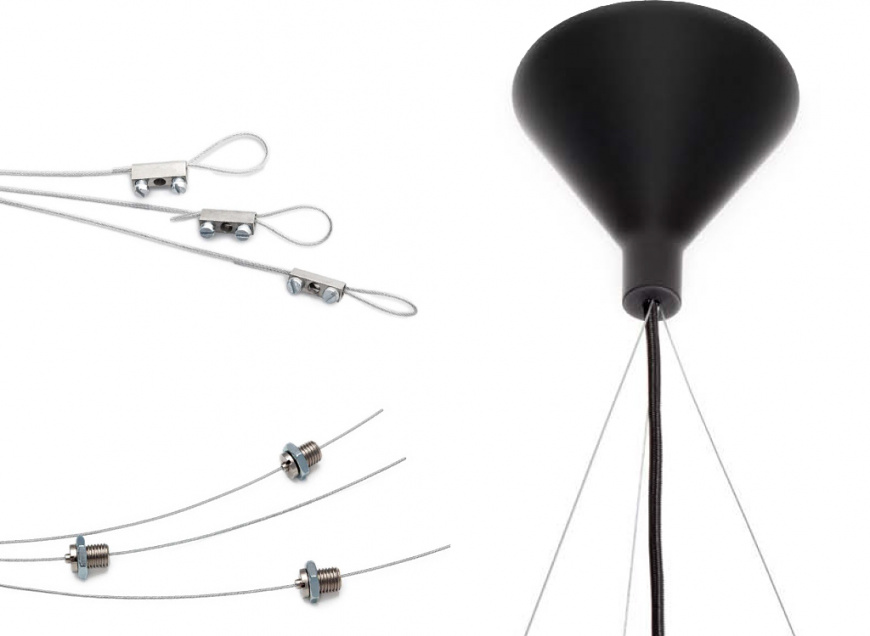

Les boucles d'extrémité des fils d'acier du plafonnier Magnum (ci-dessus). Les vis de réglage des fils d'acier du plafonnier Magnum (ci-dessous).

Coupelle de plafond standard

Hauteur11,2 cm / 12 cm (avec anneau)
Tige extérieureØ 12,2 cm / 13,1 cm (avec anneau)
Dessus intérieurØ 11,8 cm / 12,2 cm (avec anneau)
Poids58 g / 74 g (avec anneau)
CouleurLaque douce mate blanche ou noire selon la couleur de la suspension.
InformationsLa coupelle de plafond standard comprend un anneau supplémentaire, qui permet de faire passer le câble le long du plafond dans la coupelle de plafond. L'anneau supplémentaire peut également être utilisé pour couvrir une prise de plafond plus grande.

Le reste du câble peut être enroulé dans la coupelle de plafond pour modifier la hauteur de suspension de la lampe.

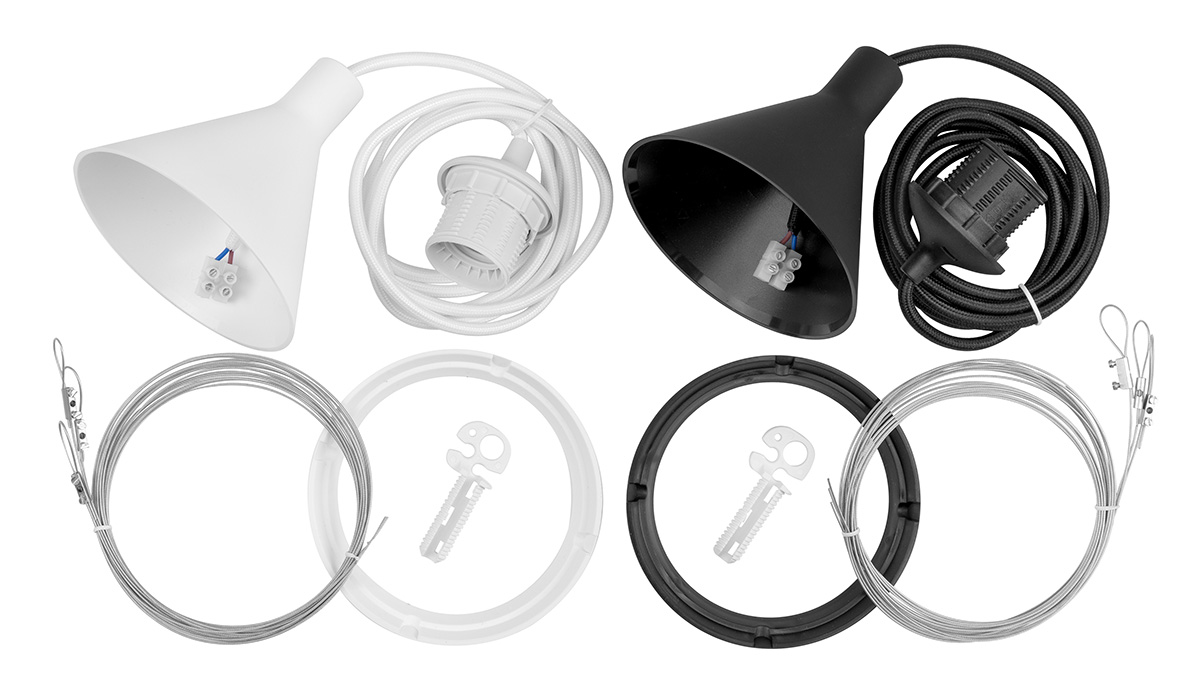

Jeu de câbles standard

Poids192 g (toutes pièces comprises)
Longueur du câble150 cm (des câbles plus longs sont disponibles sur demande avec un coût supplémentaire)
CouleurLaque douce mate blanche ou noire selon la couleur de la suspension
CulotE27
PuissanceLED max 20 W
Informations Le jeu de câbles standard comprend le culot, un câble textile, une coupelle de plafond, une vis de suspension et un anneau supplémentaire. Une fiche de plafond (illustrée) est incluse dans les livraisons à destination de la Finlande et de la Suède ; les livraisons à destination des autres pays comprennent un bornier (non illustré).

Distribution de la lumière

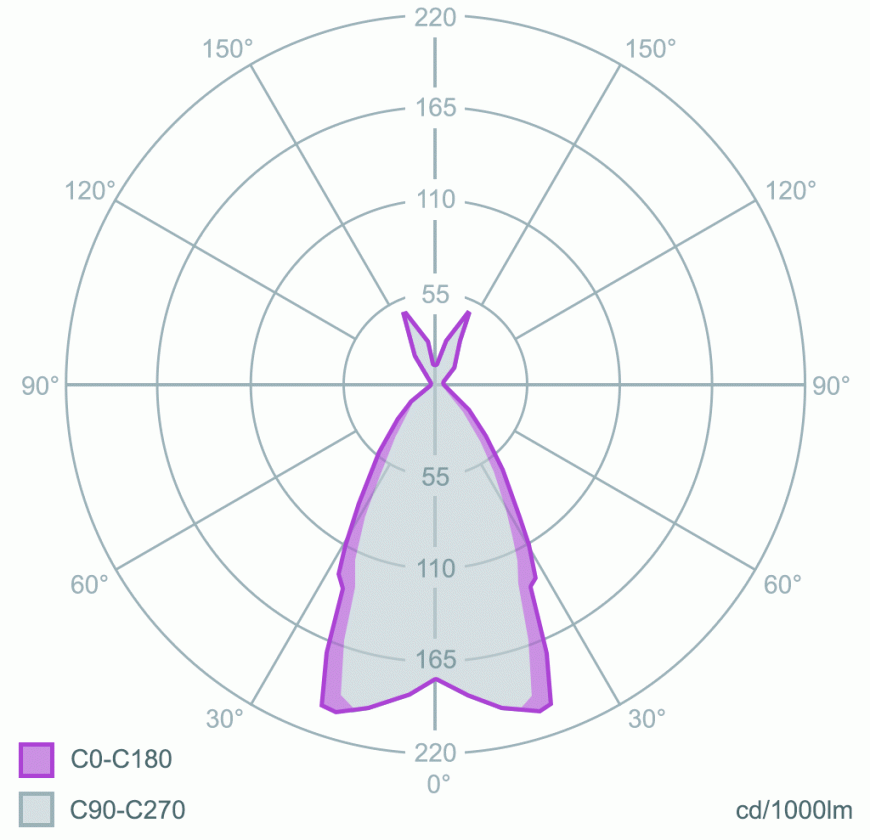

Courbe de distribution de la lumière du plafonnier Magnum 4202. La distribution de la lumière est représentée dans deux plans verticaux perpendiculaires (plans C). Pour voir le rapport d'essai complet, veuillez nous contacter.

Demande de LDT
