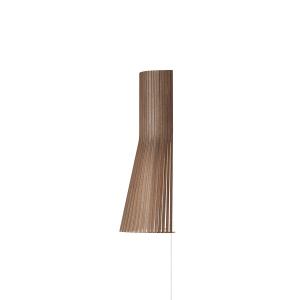

Applique murale Secto Small 4231 :

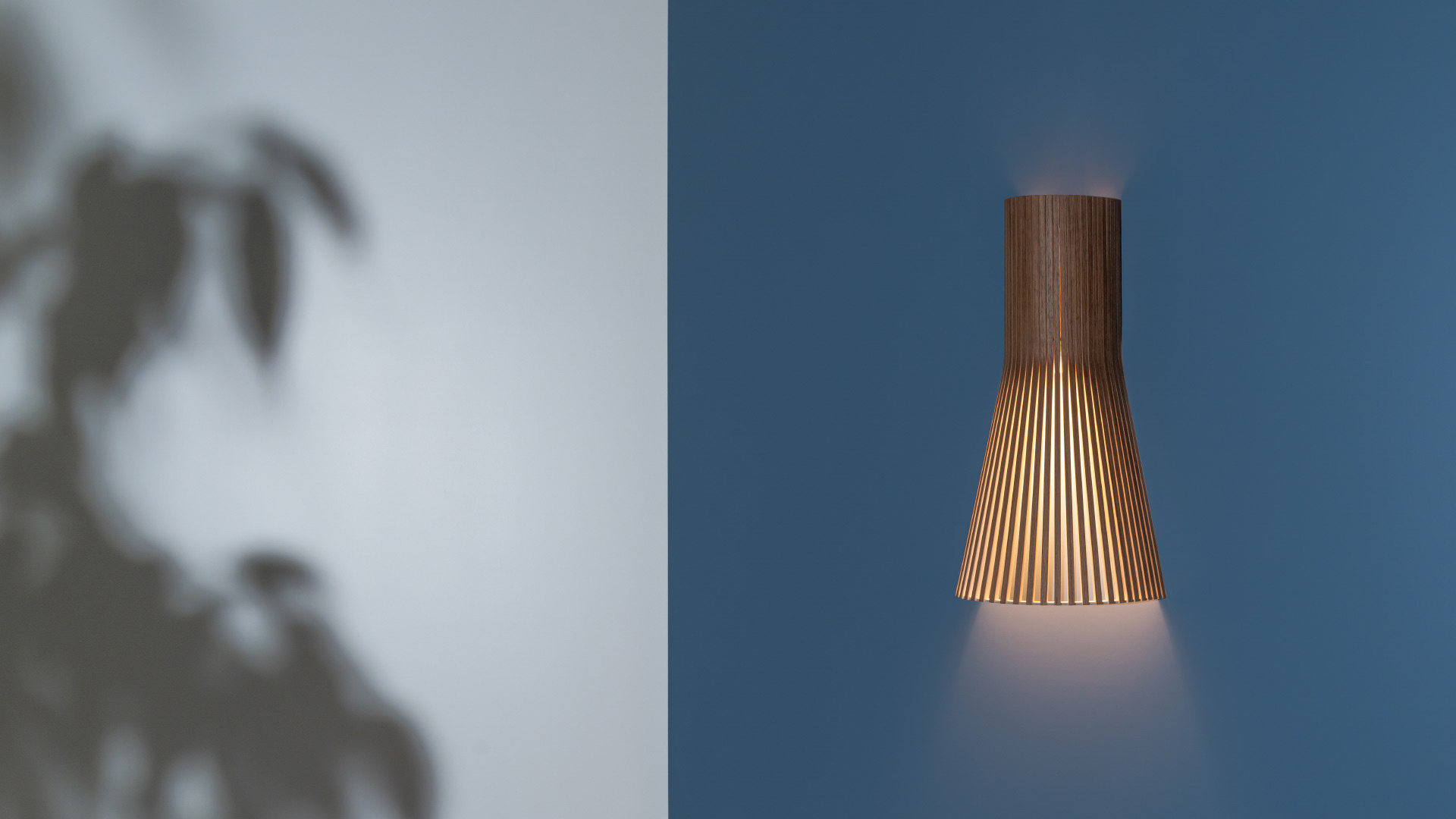

Éclaircissement des murs

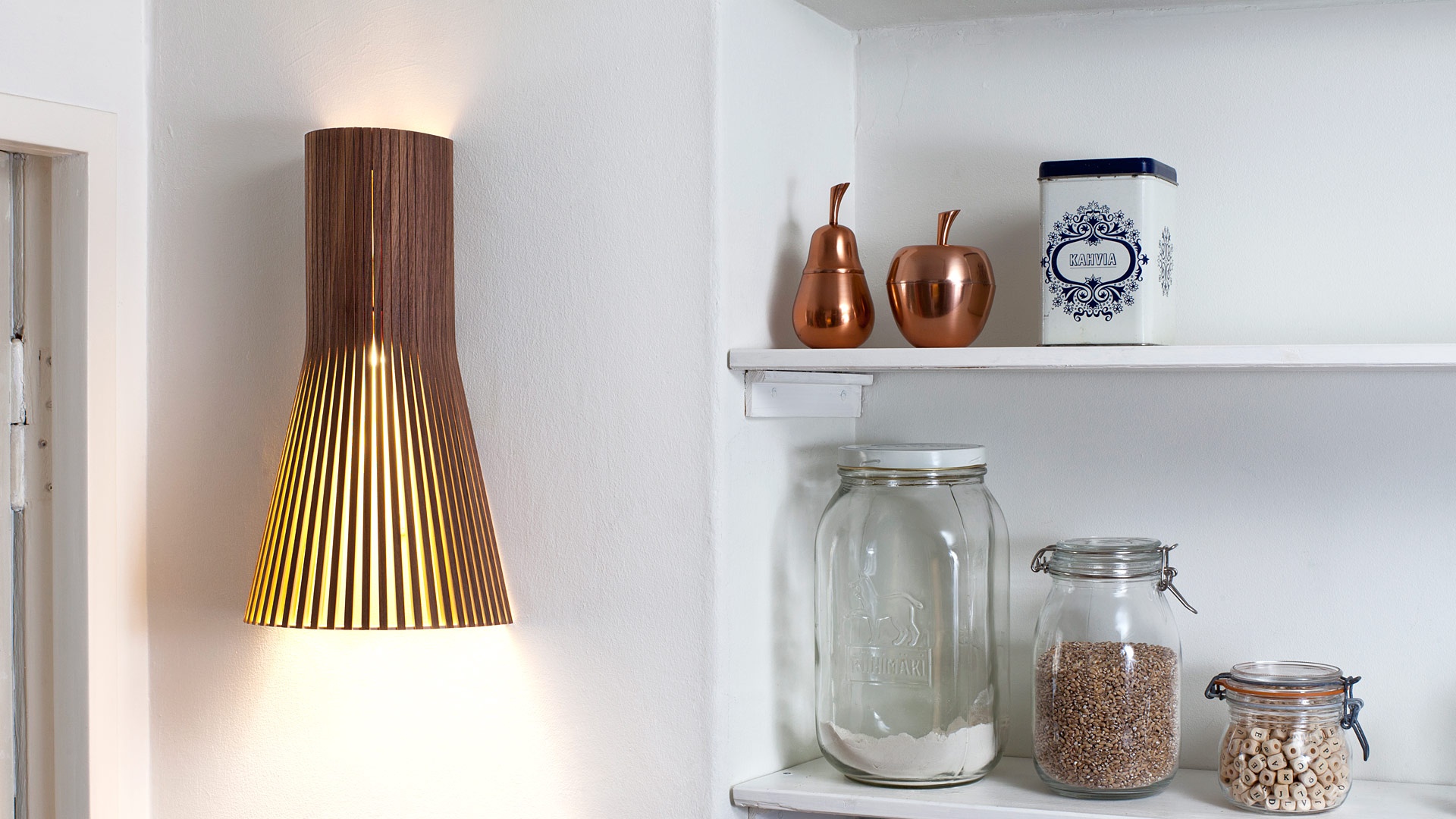

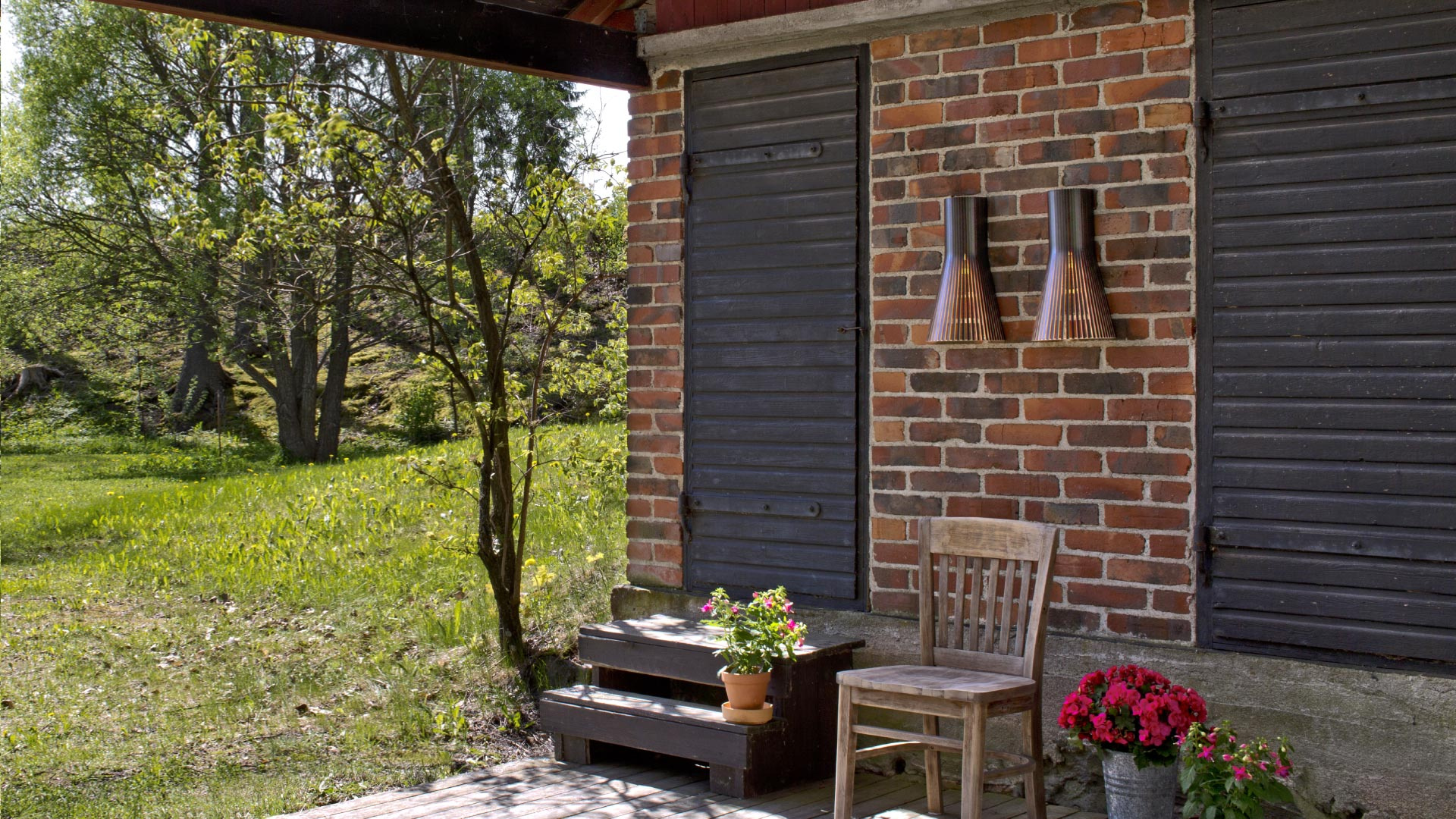

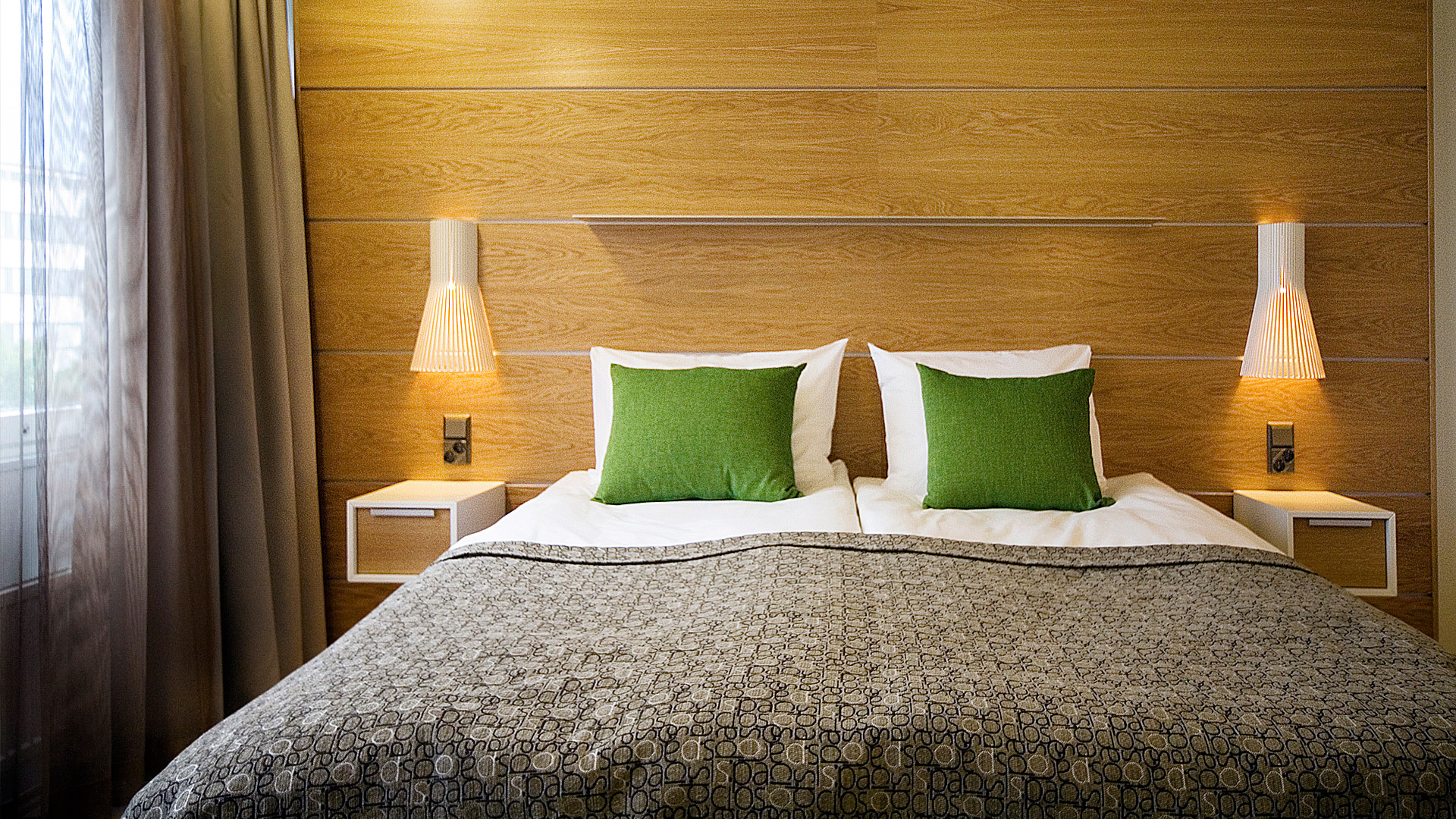

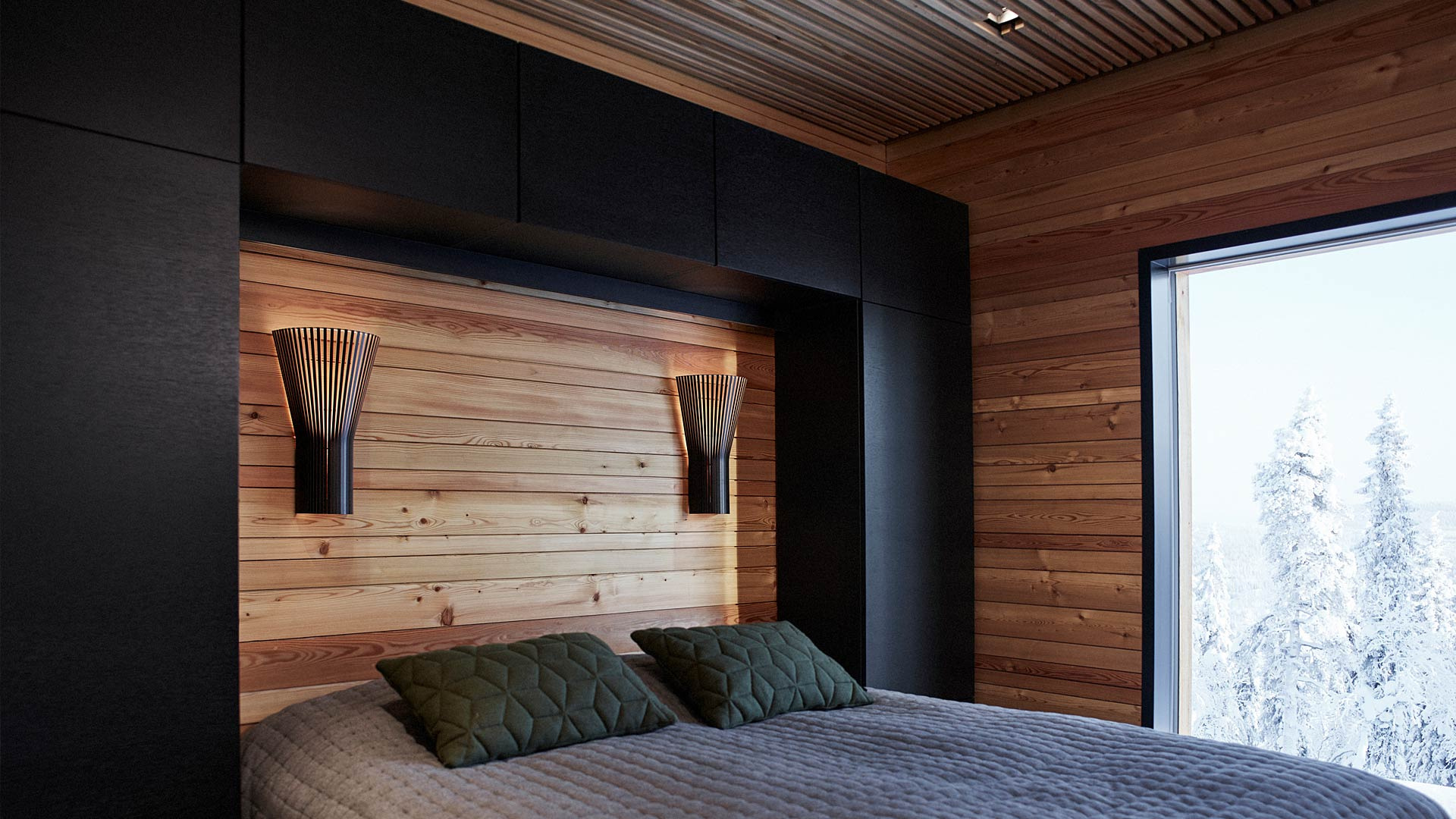

La petite applique murale Secto met les murs en valeur grâce à sa lumière douce. Charmante à la fois seule et en rangée.
Voir plus d'images de l'applique murale Secto Small 4231 ici.
Fabriqué de façon artisanale en Finlande par des artisans hautement qualifiés en bouleau pressé certifié PEFC.

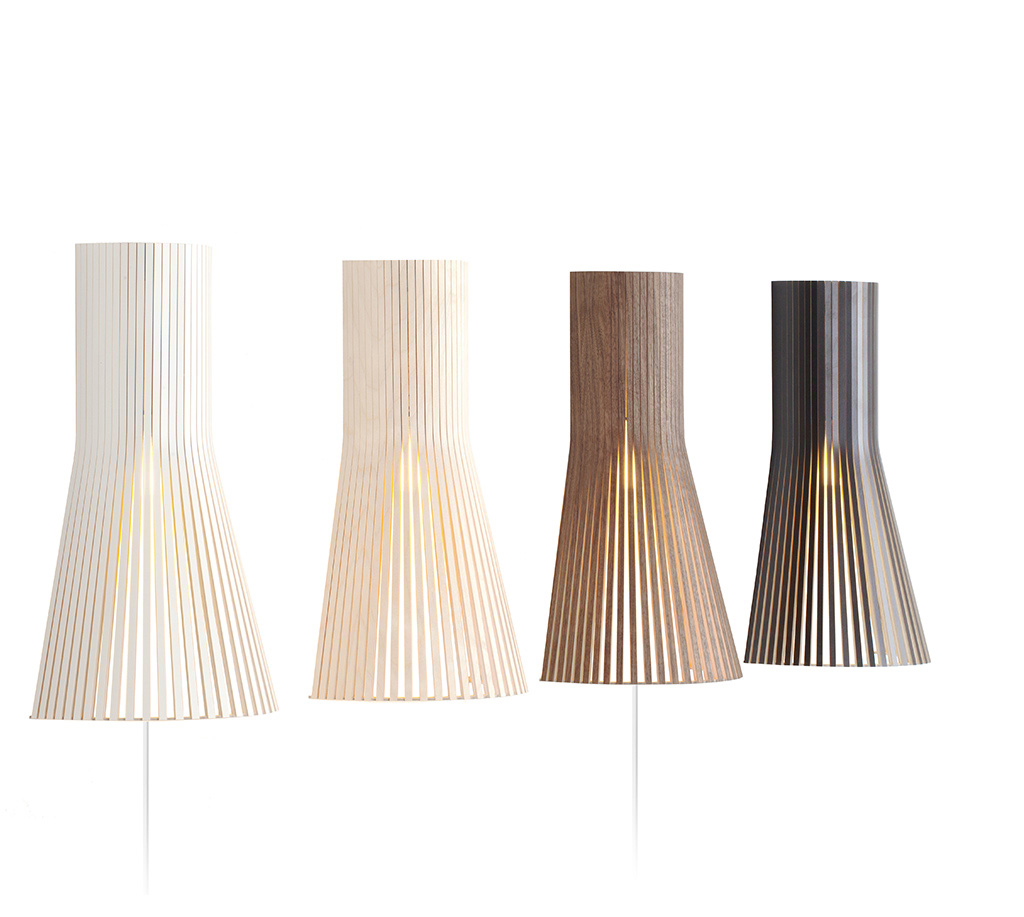

Abat-jour | Plaque arrière | Câble |
Bouleau naturel | Blanc | Blanc |
Stratifié blanc | Blanc | Blanc |
Stratifié noir | Blanc | Blanc |
Placage en noyer | Blanc | Blanc |
Matériau | Lattes de bouleau pressé, plaque arrière en acier thermolaqué |

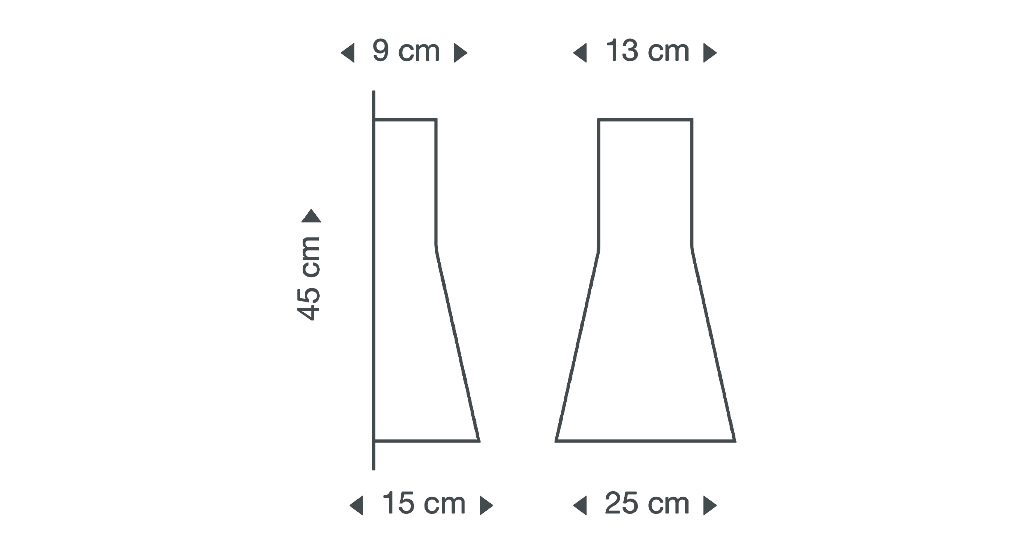

Dimensions | Hauteur 45 cm Profondeur 9–15 cm Largeur 13–25 cm Poids 0,9 kg Emballage 28 × 18 × 51 cm, 1,6 kg |
Tension | 220-240 VAC 50 Hz |
Source de lumière | Culot E14, LED max 20 W. Livré avec une ampoule LED (Airam Pro LED, E14, 6 W, 470 lumen, 3000 K, blanc pur, dimmable, peut varier). L'utilisation d'ampoules spéciales telles que les halogènes, les miroirs ou les 12 V est interdite en raison du risque de surchauffe. Ce produit est fourni avec une ampoule exemple de la classe d'efficacité énergétique E. |
Gradation | Détails |
DALI | Peut être connecté aux systèmes DALI à l'aide d'un variateur de lumière séparé à coupure de phase arrière compatible avec le système DALI. En raison de la grande diversité des systèmes DALI, Secto Design ne fournit pas de variateurs de lumière DALI. Veuillez contacter votre électricien local. |
Câble | 240 cm, interrupteur sur le câble. Également disponible avec un montage mural direct. |
Classification | Protection contre les intrusions IP20, classe de protection II IEC, marquage CE |
Installation | Instructions séparées sur le site Web. |
Entretien | Essuyez régulièrement la poussière. Pour éliminer les taches fraîches, essuyez avec un chiffon légèrement humide. |
La plaque arrière de l'applique murale Secto 4230 / Secto Small 4231 est en acier peint par poudrage. La base de la lampe est fixée à la plaque arrière. L'abat-jour comporte des rails en bois pour la plaque. La plaque est fixée à l'abat-jour par une vis de blocage supérieure.

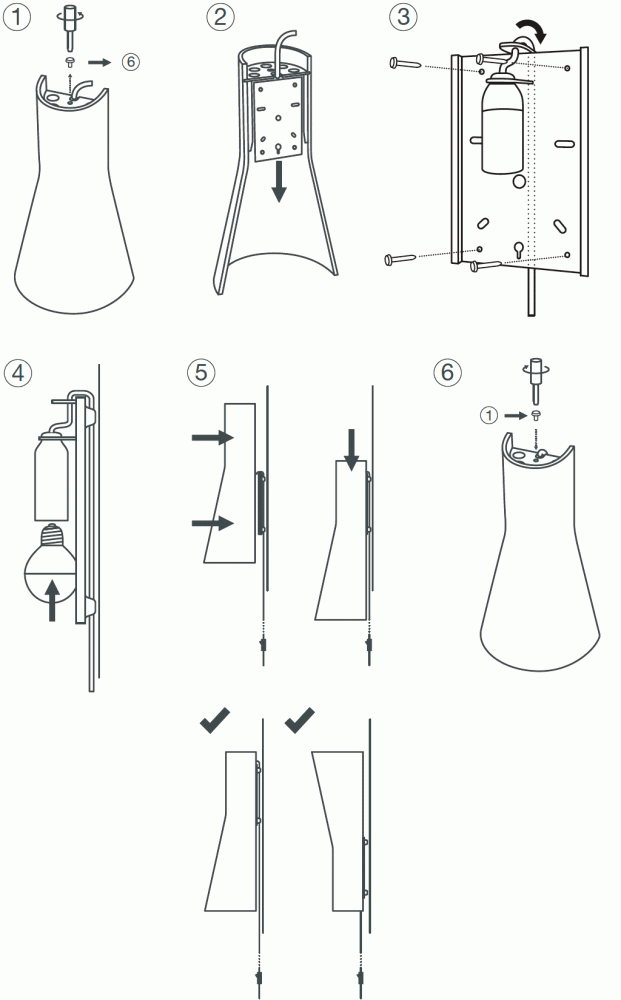

Étape 1 | Desserrez la vis de blocage supérieure. |
Étape 2 | Retirez la partie murale de l'abat-jour. |
Étape 3 | Placez la partie murale au bon endroit et serrez-la avec les deux vis. |
Étape 4 | Placez l'ampoule. |
Étape 5 | Placez l'abat-jour en le poussant d'abord vers l'intérieur, puis en le faisant glisser dans les rails vers le bas. |
Étape 6 | Serrez la vis de blocage supérieure. |
REMARQUE : Cette applique peut être placée vers le haut ou vers le bas.

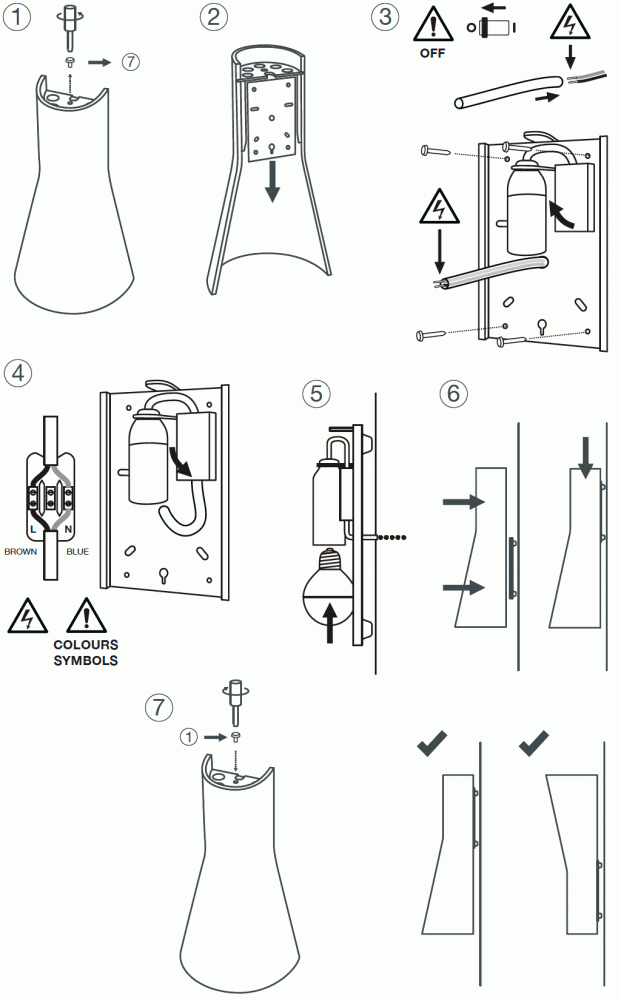

Étape 1 | Desserrez la vis de blocage supérieure. |
Étape 2 | Retirez la partie murale de l'abat-jour. |
Étape 3 | Placez la partie murale au bon endroit et serrez fermement les deux vis. Précaution : Coupez l'électricité afin d'éviter les chocs électriques. |
Étape 4 | Connectez les fils : L=marron, N=bleu. |
Étape 5 | Placez l'ampoule. |
Étape 6 | Placez l'abat-jour en le poussant d'abord vers l'intérieur, puis en le faisant glisser dans les rails vers le bas. |
Étape 7 | Serrez la vis de blocage supérieure. |
REMARQUE : Cette applique peut être placée vers le haut ou vers le bas.
Hauteur | 15,5 cm / 6.1 in |
Largeur | 10,5 cm / 4.1 in |

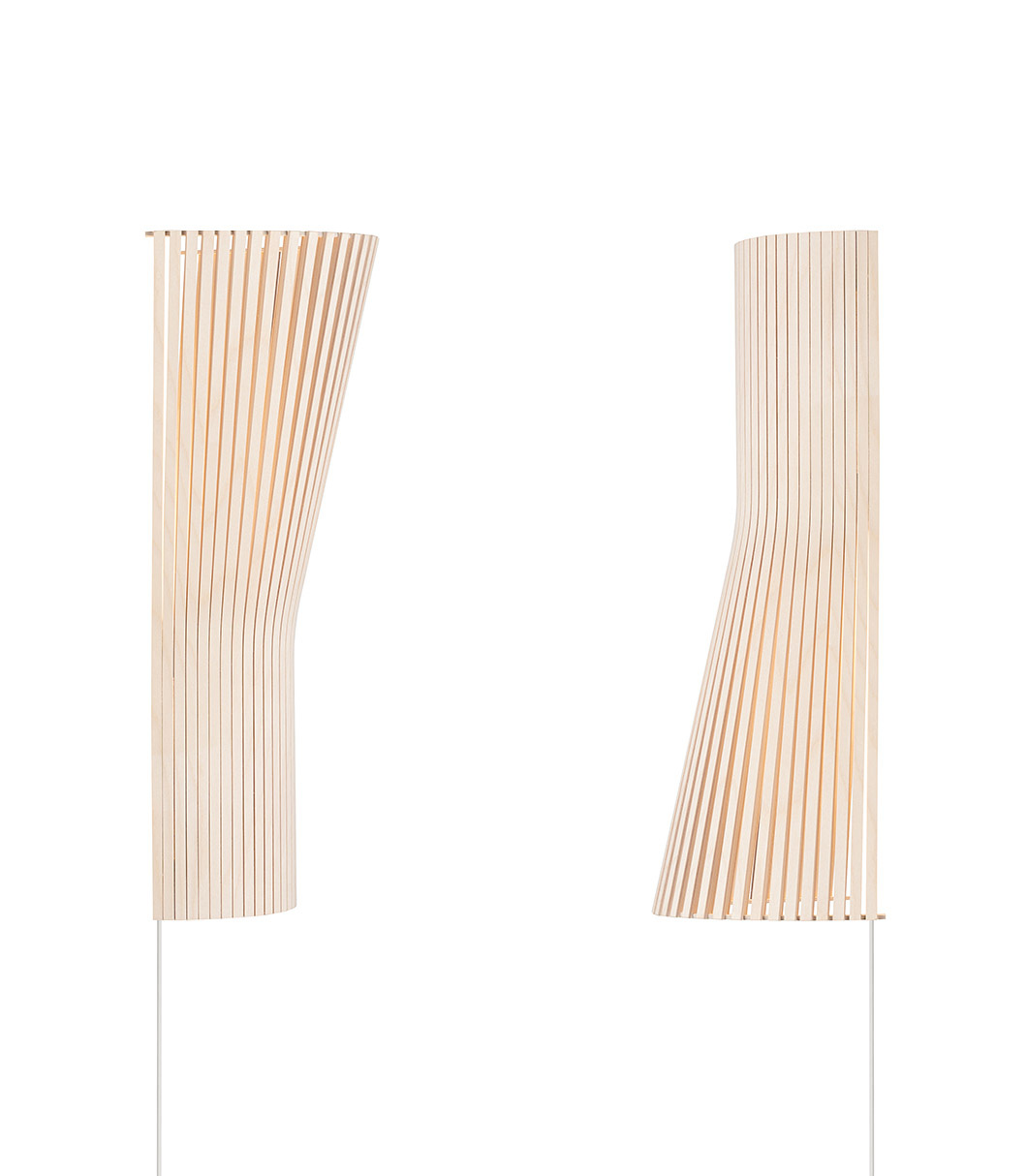

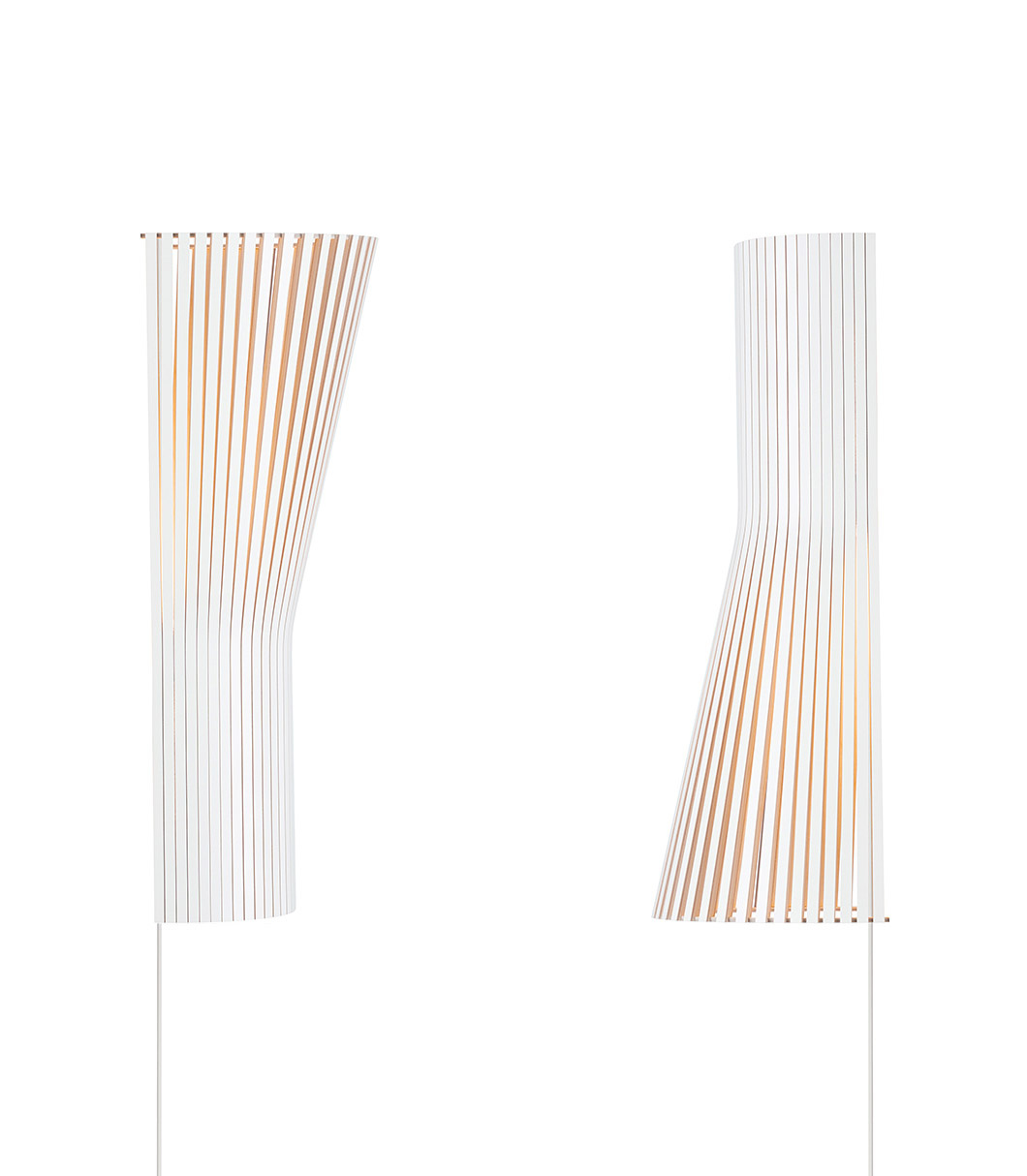

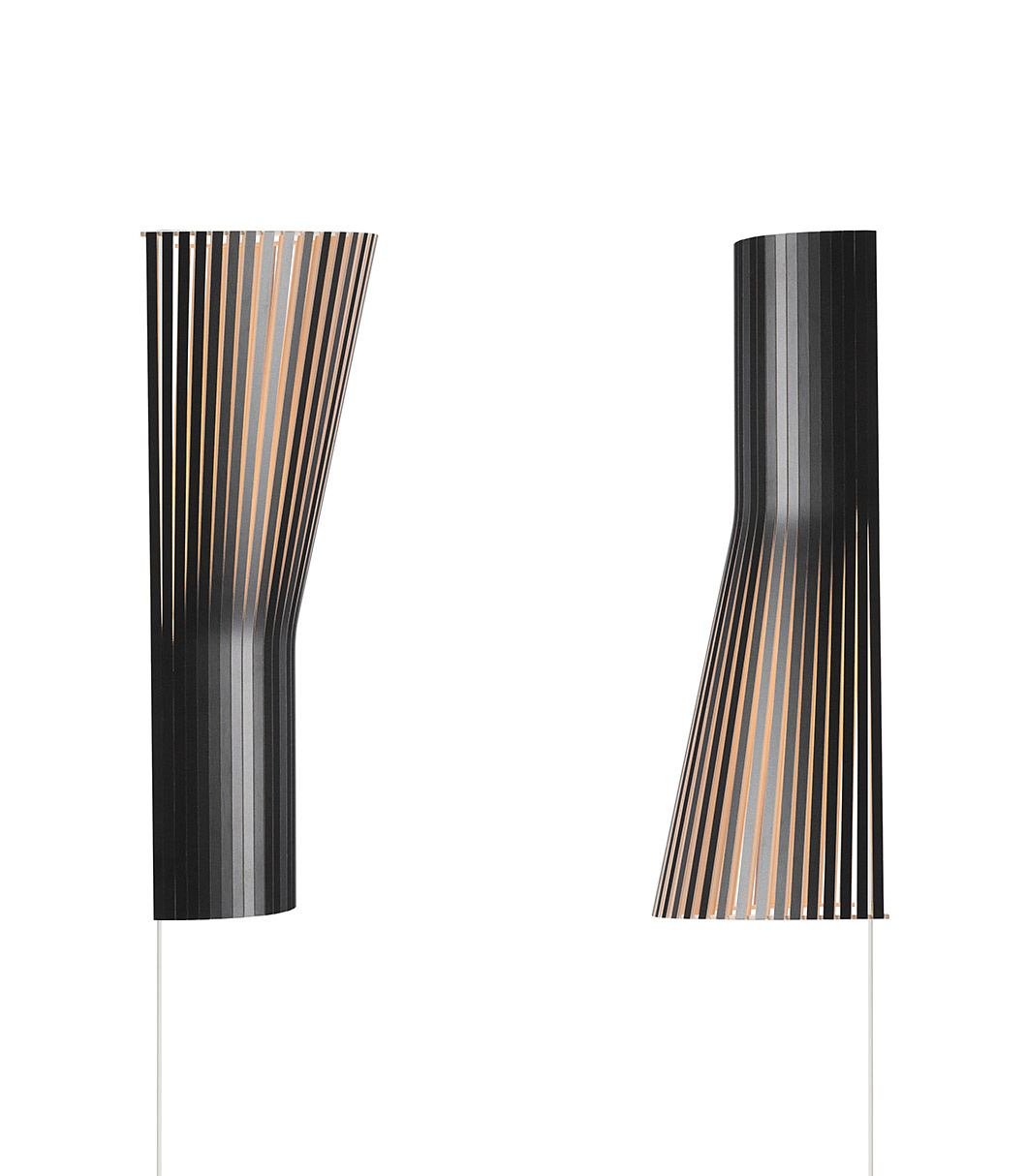

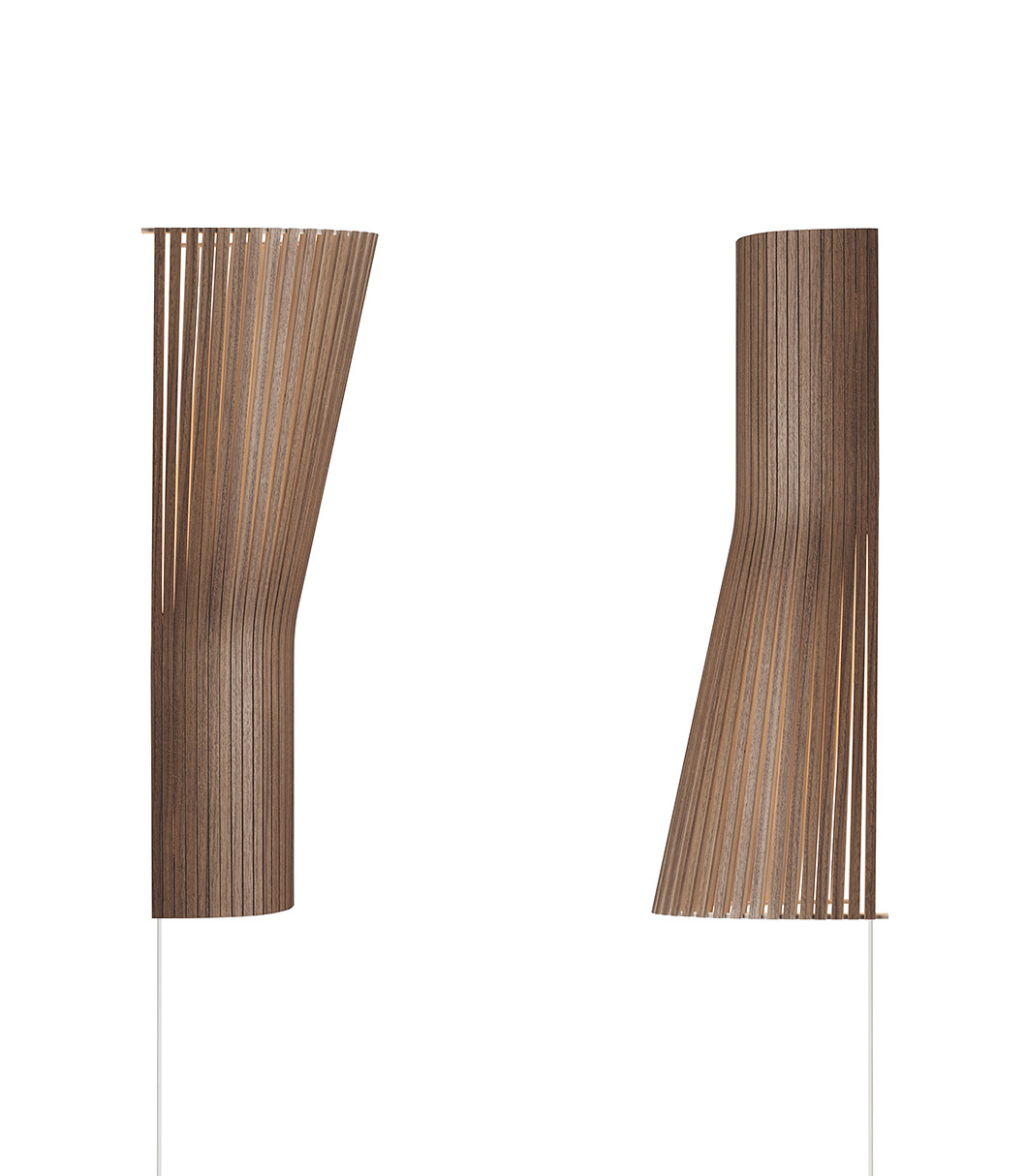

L’applique murale peut être installée avec la partie cônique vers le haut ou vers le bas. Lorsque la partie cônique est vers le bas, le câble descend entre la plaque et le mur.

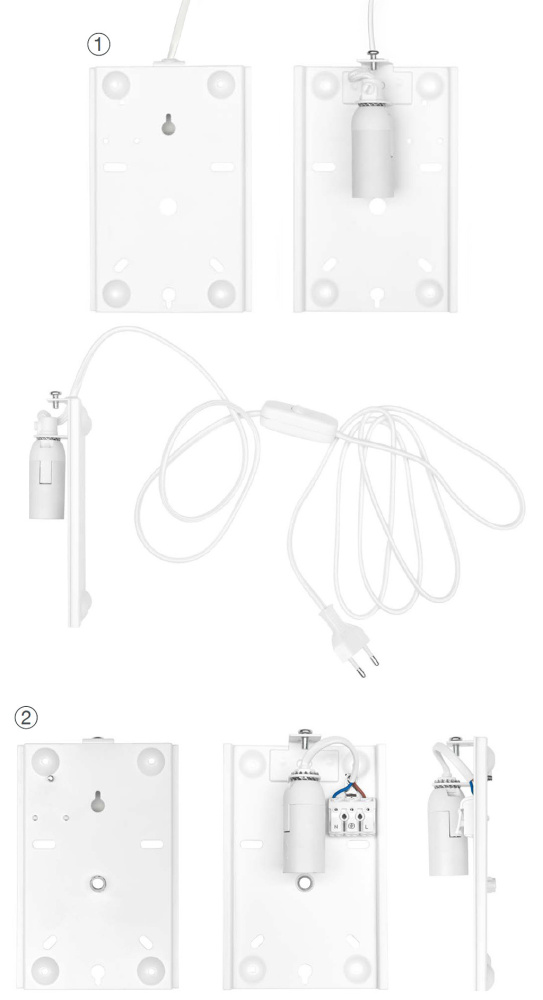

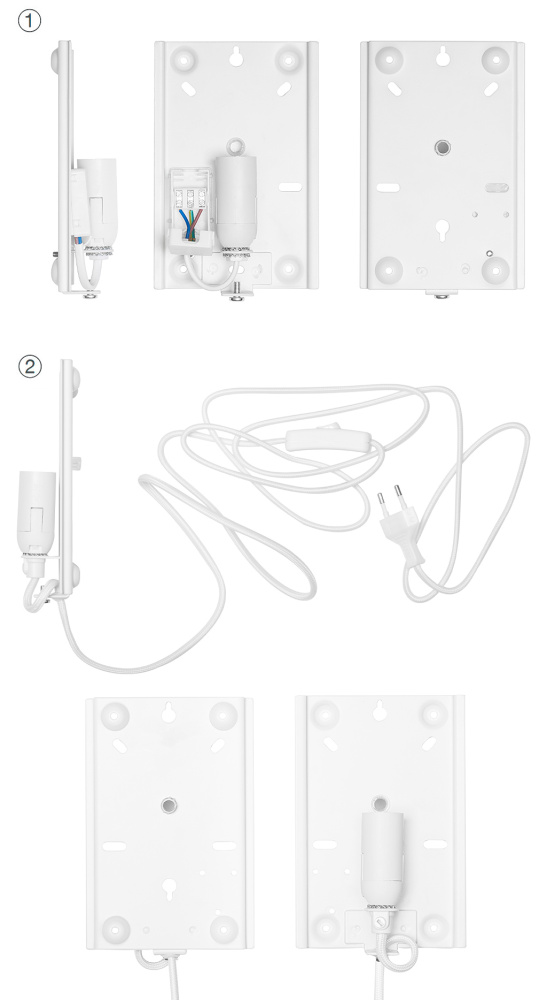

Image 1 | La version standard est livrée avec un câble, un interrupteur et une fiche. |
Image 2 | La version murale (sur commande spéciale) peut être montée directement sur les câbles sortant de la prise murale par un électricien. |

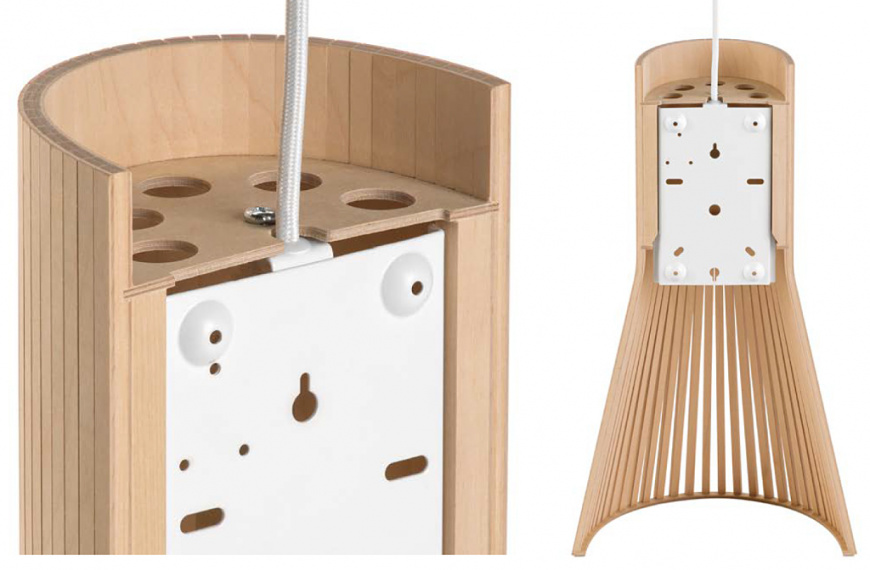

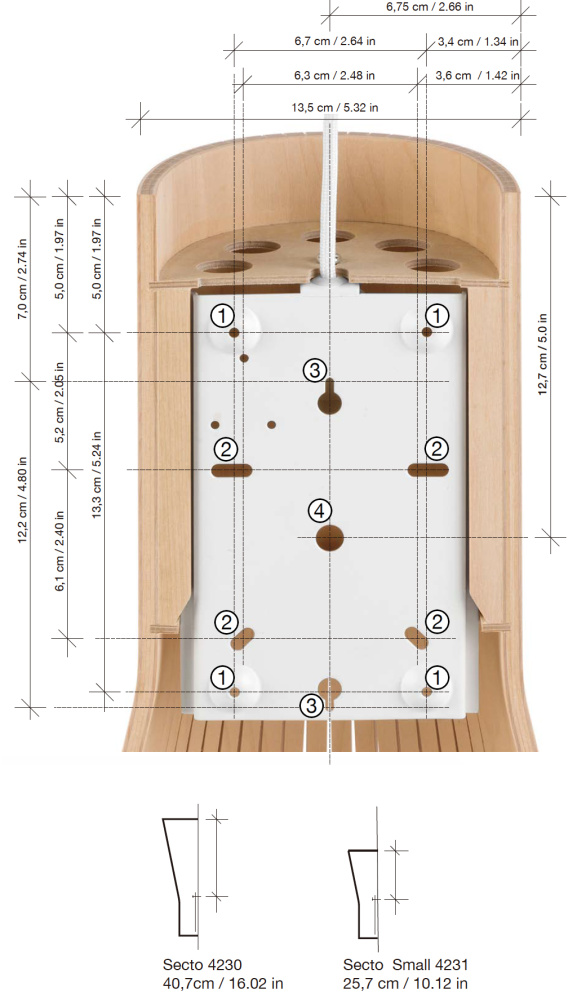

La plaque arrière est vissée (vis non comprises) au mur. L'abat-jour en bois est ensuite glissé sur la plaque le long des rails en bois qui se trouvent sur les longs côtés de l’abat-jour. Il est également possible de suspendre l'applique murale à un crochet mural (non inclus) après avoir fixé la plaque à l'abat-jour.
Trou 1 | Pour soulever la lampe du mur et un moyen possible de fixer le luminaire au mur. |
Trou 2 | Pour fixer la lampe à une prise murale. |
Trou 3 | Pour la suspension du crochet. |
Trou 4 | Pour faire passer les câbles de la version murale à travers la plaque. Les vis et les crochets pour fixer le luminaire ne sont pas inclus. |
Veuillez noter que les mesures sont approximatives car tous les abat-jour sont uniques.
Installation vers le haut : bord supérieur jusqu'au trou de suspension du crochet (3.)

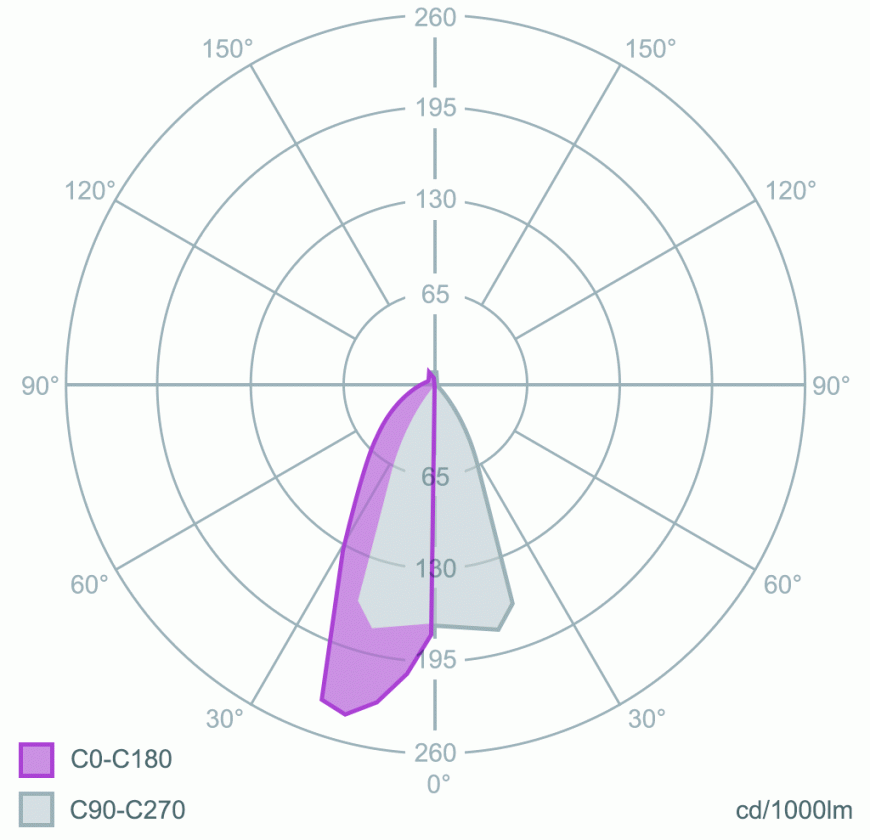

Courbe de distribution de la lumière de l'applique murale Secto Small 4231. La distribution de la lumière est représentée dans deux plans verticaux perpendiculaires (plans C).
